Attache pour Tablier de Volet Roulant

Choisir et remplacer l'attache de tablier de son volet roulant

Retrouvez ici les attaches de tablier pour volet roulant : attaches souples universelles et verrous rigides Clicksur Zurflüh-Feller à 1, 2 ou 3 maillons, pour lames de 7 à 9 mm. L'attache est la pièce qui relie le tablier à l'axe d'enroulement : quand elle casse, le moteur tourne mais le volet ne bouge plus. Ce guide vous aide à identifier le bon modèle, quelle que soit la marque de votre volet. Pièces expédiées depuis notre atelier de Caen.

L'attache de tablier, aussi appelée attache de lame finale, accroche ou verrou automatique, est une pièce d'usure. Elle travaille à chaque manœuvre, subit la chaleur accumulée dans le coffre et les UV, et finit par se fendre après quelques années. C'est, avec le condensateur et la sangle, l'une des trois pannes les plus courantes sur un volet de plus de dix ans. Une attache coûte quelques euros, un moteur ou un tablier neuf plusieurs centaines.

Attache souple, attache rigide ou verrou : quelle différence ?

Trois familles de pièces assurent la même liaison entre le tablier et l'axe, avec des fonctions différentes :

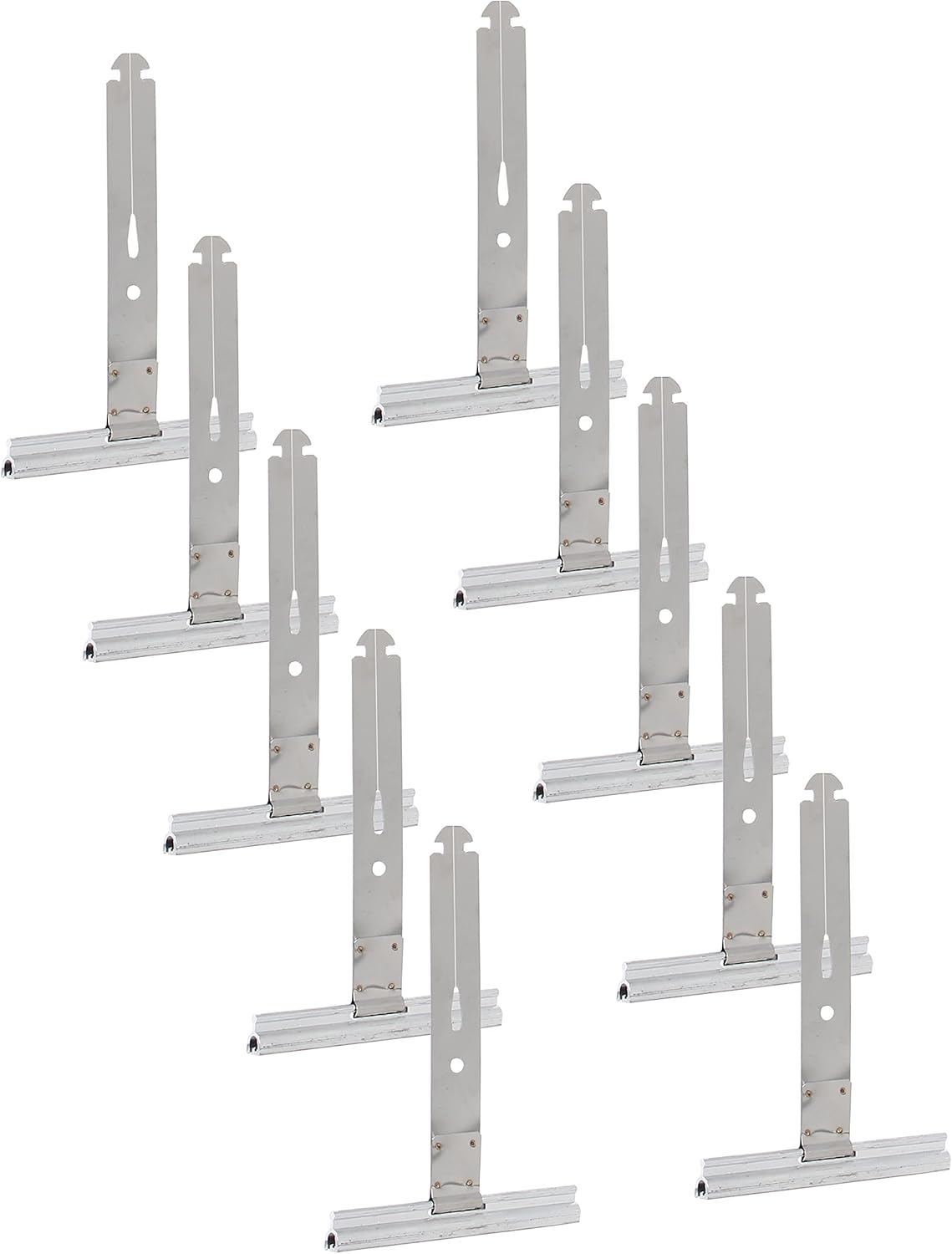

1. l'attache souple : un feuillard plat en acier galvanisé ou inox, qui plie. Elle entraîne le tablier et amortit les à-coups, mais n'empêche pas le relevage ;
2. l'attache rigide à maillons : une liaison articulée en polyamide qui verrouille le tablier en position basse et sert de butée aux moteurs électroniques ;
3. le verrou de sécurité : une attache rigide à ressort, conçue avant tout pour résister à une tentative de soulèvement par l'extérieur.

En pratique, « attache rigide » et « verrou » désignent souvent la même pièce selon les revendeurs.

Sur le volet de sécurité, l'écart est net. Une attache souple n'oppose aucune résistance à quelqu'un qui soulève le tablier par le bas. Un verrou rigide, lui, bloque le tablier en position basse et supprime les jours entre lames : Zurflüh-Feller annonce pour son Clicksur une résistance de 200 kg de poussée verticale sur 2 verrous, dont 150 kg garantis. Ces valeurs se mesurent toujours sur une paire, jamais sur une pièce isolée, ce qui explique la règle des deux verrous minimum même sur un tablier étroit. Un verrou retarde une effraction, il ne transforme pas un volet ordinaire en volet certifié.

Le point qui tranche le plus souvent est le mode de réglage du moteur. Les motorisations à fins de course automatiques, qui mémorisent leurs positions en détectant le forçage du tablier en butée, ont besoin d'une liaison rigide : la souplesse d'un feuillard absorbe l'effort et empêche l'apprentissage. À l'inverse, sur un volet manuel ou un moteur à fins de course mécaniques réglables par vis, l'attache souple reste parfaitement adaptée, et sa flexibilité protège le mécanisme en cas de blocage.

Comment savoir si une attache de tablier est cassée ?

Le symptôme caractéristique ne trompe pas : le moteur tourne, ou la manivelle s'actionne, mais le tablier ne bouge plus. L'axe entraîne dans le vide parce que plus rien ne le relie aux lames. Les autres signes à connaître :

• le tablier remonte de travers ou d'un seul côté, et coince dans les coulisses : une attache sur deux a lâché ;
• un claquement sec au démarrage, puis le volet qui repart : une attache fendue qui cède sous charge ;
• le tablier est tombé au fond du coffre, ou la première lame y est restée pendante ;
• des lames désalignées ou un jeu anormal visibles une fois le coffre ouvert.

Pour confirmer, il faut descendre le tablier en position basse et ouvrir le coffre : les attaches sont toujours cachées à l'intérieur, même volet fermé. Le coffre s'ouvre par la façade intérieure sur un bloc-baie ou un coffre tunnel, par la sous-face ou la façade extérieure sur un volet de rénovation.

Attention à ne pas confondre avec les pannes voisines. Un moteur totalement silencieux désigne l'alimentation, le condensateur ou la télécommande, pas les attaches. Un volet qui monte et descend normalement mais ne s'arrête plus au bon endroit relève des fins de course. Un tablier sorti de sa coulisse ou une lame finale cassée donnent un blocage franc, pas un axe qui tourne dans le vide. Et sur un volet manuel, une sangle rompue produit exactement l'inverse : la manivelle ou la sangle ne répond plus, alors que le tablier, lui, est toujours accroché.

Guide de choix : quelle attache pour votre volet roulant ?

Six points à relever, tous dans le coffre, volet descendu et courant coupé. Ni la marque du volet ni la matière des lames n'entrent en compte à ce stade : une attache se choisit sur des cotes, pas sur un logo.

1. L'épaisseur de lame

C'est le premier critère et le plus simple. Posez une lame à plat et mesurez au point le plus haut de sa courbure, ou relevez sa hauteur visible sur le tablier fermé :

Le marché se résume donc en pratique à deux familles, « 8 mm » et « 14 mm », qui absorbent chacune les épaisseurs voisines : une attache vendue pour du 8 mm tient sur une lame de 9 mm, une attache 14 mm accepte du 13 au 15 mm. Le 7 mm reste une exception sur les tabliers anciens, et au-delà de 15 mm on quitte le domaine de l'attache universelle. Certaines attaches souples sont d'ailleurs annoncées universelles de 7 à 15 mm : elles rattrapent le jeu par un profil d'accroche déformable.

Attention, les deux colonnes ne se lisent pas de la même façon. Les hauteurs se chevauchent autour de 50 mm : il existe des lames de 8 mm en 50 mm de haut comme des lames de 14 mm en 50 mm de haut. La hauteur n'est qu'un indice de dégrossissage ; en cas de doute, c'est l'épaisseur mesurée à la règle qui tranche, jamais la hauteur.

Deux cas demandent un peu d'attention. Les lames alu extrudé de 12 mm, type ADP 55, tombent entre les deux familles : fiez-vous à l'ancienne pièce plutôt qu'à un standard. Et sur un tablier mixte, où seule la lame finale est plus épaisse que les autres, c'est l'épaisseur de la première lame, celle du haut, qui commande le choix de l'attache : c'est elle qui reçoit la pièce.

2. Le tube d'enroulement

Une fois le coffre ouvert, regardez la forme de l'axe : c'est lui qui décide du mode de fixation de l'attache. Quatre familles couvrent la quasi-totalité du parc français, et dix diamètres suffisent à les décrire.

• le tube ZF (Zurflüh-Feller), rond et cannelé, percé de lumières sur toute sa longueur : ZF45, ZF54, ZF64, ZF80. C'est le standard du marché, et le plus simple à équiper puisqu'il accepte le sans-perçage ;
• le tube octogonal, huit faces planes : Octo 40, 50, 60, 70. Le plus répandu sur les volets de rénovation ;
• le tube Soprofen, rond et cranté, référence MVX-R50, propre aux volets de la marque ;
• les tubes Deprat, ronds et rainurés, en 62 et 89 mm, plus un 53 mm sur les séries anciennes.

La cote se relève toujours à l'extérieur du tube, jamais à l'intérieur, et sur un octogonal d'une face à la face opposée : une mesure prise d'angle à angle donne 3 à 5 mm de trop et fait commander une taille au-dessus. Si vous n'avez pas de pied à coulisse, ou si le tube est difficile d'accès, faites-en le tour avec une ficelle et divisez la longueur obtenue par 3,14 pour un tube rond, par 3,31 pour un octogonal : la précision suffit largement à trancher entre un ZF54 et un ZF64. Et si l'axe porte encore un marquage en relief ou une étiquette, relevez-le, c'est toujours la donnée la plus fiable.

3. Le mode de fixation : avec ou sans perçage

C'est le critère que la plupart des guides oublient, et celui qui fait le plus de retours. Deux attaches identiques en épaisseur et en longueur ne se montent pas de la même façon : la question est de savoir si votre tube accepte une fixation sans perçage ou non.

La règle pratique : si votre tube est ajouré, privilégiez le sans perçage. C'est plus rapide, démontable, et surtout cela supprime le risque de percer le moteur logé dans le tube. Le perçage ne devient obligatoire que sur un octogonal lisse ou quand aucune lumière ne tombe au bon endroit. Vous croiserez aussi deux pièces voisines dans les catalogues : la réglette de tablier, un profil continu qui reprend la lame sur toute sa largeur au lieu d'attaches ponctuelles, et l'attache fendue, dont le feuillard est refendu pour épouser deux points d'accroche.

4. La longueur de l'attache souple

Une attache souple n'est pas qu'une épaisseur : elle se commande aussi en longueur de feuillard. Les longueurs courantes du marché sont 140, 142, 150, 158, 160, 175, 180, 195 et 198 mm. Mesurez l'ancienne pièce à plat, d'un bout à l'autre, avant de commander. Nous proposons une attache souple de tablier dans cette famille.

Le raisonnement est le même que pour les maillons d'un verrou : la longueur doit permettre au tablier de se coucher contre le tube sans que le feuillard travaille en tension. Trop courte, l'attache tire sur la première lame et la déforme ; trop longue, elle laisse le tablier claquer au démarrage et s'use en pliant toujours au même endroit. Si vous n'avez plus l'ancienne pièce, partez sur 150 à 160 mm pour un volet de fenêtre standard, 175 à 180 mm pour une baie.

Dernier point souvent négligé, la matière. Le feuillard existe en acier galvanisé et en inox. L'écart de prix est de quelques dizaines de centimes, mais dans un coffre humide, en salle de bains, en cuisine ou à moins de quelques kilomètres de la mer, l'inox est le seul choix raisonnable : un feuillard galvanisé piqué de rouille casse net sans prévenir.

5. Le diamètre d'enroulement, pour le nombre de maillons

C'est le critère le plus souvent mal compris. Le nombre de maillons d'une attache rigide ne dépend ni de la largeur du volet, ni de l'épaisseur des lames : il dépend du diamètre formé par le tablier une fois enroulé autour de l'axe, volet remonté. Plus le volet est haut, plus le rouleau est gros, plus il faut de maillons pour que l'attache épouse la courbe sans forcer.

Les cotes du Clicksur, pour lever les derniers doutes : il accepte les lames de 7 à 9 mm et non le seul 8 mm, reprend 7 kg de tablier par verrou, mesure 40 mm de hauteur de maillon, et se clipse sans outil sur ZF45, ZF54 et ZF64. Sur tout autre tube, ses quatre trous de 4,5 mm acceptent vis ou rivets pop, avec un entraxe de 50 ou 90 mm. Son mécanisme se verrouille seul quand le tablier arrive en position basse et se libère automatiquement à la remontée : c'est ce qui lui vaut le nom de verrou automatique.

6. Le nombre d'attaches

Une attache souple reprend environ 5 kg de tablier, un verrou rigide environ 7 kg. C'est ce qui fixe l'espacement, et non la largeur brute du volet. Les repères publiés varient d'un acteur à l'autre, de 40-50 cm chez certains revendeurs à 60-80 cm chez d'autres : la fourchette basse sécurise un tablier lourd, la haute suffit sur un tablier PVC léger. Partez d'une attache à chaque extrémité, puis ajoutez les intermédiaires jusqu'à ne jamais dépasser l'espacement retenu.

Compatibilité selon la marque de votre volet

Contrairement aux moteurs, les attaches ne sont pas toutes propriétaires. La majorité du parc français accepte des attaches universelles, à condition de respecter l'épaisseur de lame et le type de tube. Quelques fabricants font exception.

Sur les marques propriétaires, ne commandez jamais au jugé : photographiez l'axe et l'ancienne attache en place, et relevez la référence si elle est lisible. C'est la seule façon d'éviter un retour.

Comment remplacer une attache de tablier ?

L'opération demande un tournevis et moins d'une heure :

1. coupez le courant au disjoncteur si le volet est motorisé, et descendez le tablier en position basse ;
2. ouvrez le coffre : façade intérieure sur un bloc-baie, sous-face ou façade extérieure en rénovation ;
3. retirez les anciennes attaches en retenant le tablier : déclipsage, dévissage, ou perçage des rivets ;
4. posez les neuves aux mêmes emplacements, en respectant l'espacement et une tension identique ;
5. faites deux ou trois cycles d'essai coffre ouvert : montée et descente franches, sans point dur ;
6. refermez une fois le fonctionnement vérifié.

Sur un volet motorisé, vérifiez les fins de course après l'intervention : un moteur mal réglé qui force en butée casse des attaches neuves en quelques semaines. Et remplacez toujours le jeu complet, jamais la seule attache rompue : les autres ont le même âge et la neuve, plus raide, reprendrait seule l'effort avant de céder à son tour.

Prix et durée de vie d'une attache de tablier

Une attache souple se négocie entre 1 et 3 € l'unité selon la longueur et la fixation, un verrou rigide à maillons entre 6 et 10 €, un verrou de sécurité renforcé jusqu'à 15 à 20 € sur les modèles à plusieurs éléments. Pour un volet standard, comptez donc une dizaine d'euros de pièces en souple, une vingtaine en rigide.

Côté longévité, les fabricants ne publient pas de chiffre officiel. Nos constats d'atelier rejoignent ceux de la profession : 5 à 8 ans pour une attache souple, 8 à 12 ans pour un verrou rigide, avec de fortes variations selon l'exposition. Un coffre plein sud vieillit ses attaches bien plus vite qu'un coffre au nord, et un volet manœuvré deux fois par jour plus vite qu'un volet de chambre d'amis.

La comparaison qui compte est celle du coût total : une intervention à domicile facture 30 à 70 € de déplacement plus 35 à 80 € de l'heure, soit facilement 100 € et plus pour une pièce à 2 €. C'est la main-d'œuvre qui coûte, jamais l'attache. Si le volet est accessible et le coffre ouvrable, la réparation par soi-même est l'une des plus rentables du volet roulant.
