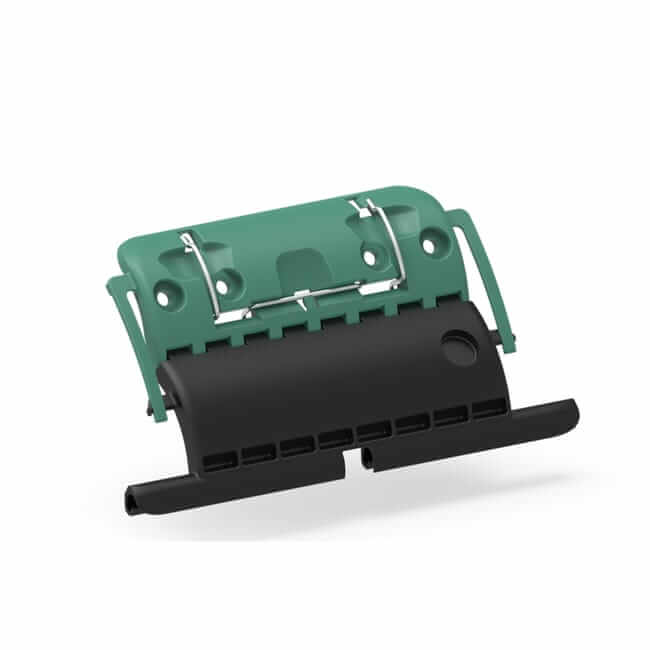

Attache rigide Clicksur 1 maillon lame 8 mm tube ZF
Attache rigide Clicksur 1 maillon lame 8 mm tube ZF
- Expédié jeudi 13 août
- En transit Colissimo suivi
- Chez vous lundi 17 au mardi 18 août
Le verrou rigide Clicksur 1 maillon H875D relie le tablier à l'axe d'enroulement et bloque le volet en position basse, sur les volets à lames de 8 mm.
- Diamètre d'enroulement jusqu'à 150 mm : c'est ce critère qui détermine le nombre de maillons.
- Anti-soulèvement : verrouillage automatique à la descente, 200 kg de poussée verticale.
- Tubes ZF45, ZF54 et ZF64 : attache fil fournie, ou vis et rivets pour les tubes octogonaux.
- 7 kg de tablier par verrou : 2 verrous jusqu'à 1400 mm, puis 1 tous les 800 mm.
- Fabriqué en France : verrou Clicksur, pièce d'origine Zurflüh-Feller.
Mesurez votre diamètre d'enroulement avant de commander. C'est le tablier une fois enroulé autour de l'axe qui décide du nombre de maillons, pas la largeur du volet. Au-delà de 150 mm, prenez le 2 maillons, puis le 3 maillons à partir de 235 mm.
Impossible de charger la disponibilité du ramassage
Caractéristiques
Caractéristiques
Livraison et retours
Livraison et retours
À Domicile en Lettre Suivie : 3 à 5 jours ouvrés à 3,90 €.
À Domicile en Colissimo : 2 à 3 jours ouvrés, Gratuit à partir de 150 € d'achat, sinon 9,90 €.
Retours sous 14 jours
Vous disposez de 14 jours à compter de la réception de votre commande pour retourner un produit. Le produit doit être retourné dans son état d'origine, non utilisé et dans son emballage intact. Les frais de retour sont à la charge du client. Si les conditions sont respectées, un remboursement sera effectué dans les plus brefs délais.
Caractéristiques techniques
| Diamètre d'enroulement | Jusqu'à 150 mm |
|---|---|
| Type d'attache | Verrou rigide anti-soulèvement Clicksur |
| Nombre de maillons | 1 |
| Épaisseur de lame | 8 mm |
| Capacité par attache | 7 kg de tablier par verrou |
| Résistance à l'effraction | 200 kg de poussée verticale sur 2 verrous |
| Nombre d'attaches à poser | 2 verrous jusqu'à 1400 mm, puis 1 tous les 800 mm |
| Fixation | Attache fil fournie sur tube ZF, vis ou rivets sur octogonal |
| Manœuvre compatible | Manuelle ou motorisée, fins de course électroniques |
| Marque | Zurflüh-Feller |
| Référence fabricant | H875D |
| Tubes compatibles |
Sur motorisation, comptez 3 verrous pour un couple de 12 à 15 Nm et 4 verrous de 15 à 18 Nm. Au-delà de 18 Nm, ce verrou n'est pas compatible. |
Questions fréquentes
Tout ce qu'il faut savoir sur cette attache avant de commander.
Envoyez-nous une photo de votre attache actuelle et de l'axe : nous confirmons le modèle adapté avant votre commande.
Nous écrire
Comment savoir si le modèle 1 maillon est le bon pour mon volet ?
Le critère déterminant est le diamètre d'enroulement, c'est-à-dire le diamètre formé par le tablier une fois enroulé autour de l'axe. La version 1 maillon est prévue pour un diamètre de 150 mm maximum.
Mesurez le tablier enroulé dans le coffre, ou relevez la hauteur intérieure de votre caisson. Si vous obtenez 155 à 230 mm, passez au 2 maillons, et de 235 à 250 mm au 3 maillons.
Ni la largeur du volet ni l'épaisseur de lame ne changent le nombre de maillons : la largeur détermine le nombre de verrous à poser, l'épaisseur de lame le choix de la référence.
Mon caisson est petit : le 1 maillon sécurise-t-il autant qu'un 2 ou 3 maillons ?
Oui. Le nombre de maillons ne change rien à la fonction anti-soulèvement : un 1 maillon verrouille le tablier en position basse exactement comme les versions plus longues.
La résistance annoncée par Zurflüh-Feller est de 200 kg de poussée verticale sur 2 verrous, quelle que soit la version. C'est pourquoi il faut toujours au moins deux verrous par volet, même sur un tablier étroit.
Ce qui compte pour la sécurité, c'est donc le nombre de verrous et leur répartition, pas la longueur du maillon.
Comment fixer ce verrou sur mon tube, et faut-il prévoir des vis ?
Sur un tube Zurflüh-Feller ZF45, ZF54 ou ZF64, la fixation se fait avec l'attache fil livrée : elle s'accroche dans les lumières du tube, sans outil.
Sur un tube octogonal ou tout autre axe, l'attache fil ne convient pas : il faut visser ou riveter. Les vis ne sont jamais fournies, prévoyez des vis autoforeuses courtes pour métal.
Point de vigilance : la vis ne doit jamais dépasser à l'intérieur du tube, car elle viendrait toucher le moteur et l'endommager.
Ce verrou est-il compatible avec un tube octogonal ?
Oui. Le Clicksur est conçu pour les tubes ZF avec fixation par attache fil, mais il reste compatible avec les tubes octogonaux si vous le fixez par vis ou rivets pop.
Pour identifier votre tube : un tube ZF est rond avec des nervures ou encoches caractéristiques, un tube octogonal présente huit faces planes. Mesurez la cote entre deux faces opposées, 40 ou 60 mm pour les modèles courants.
En cas de doute, une photo de l'axe et une mesure au mètre ruban suffisent à trancher. Envoyez-les nous avant de commander.
Puis-je remplacer mes attaches souples par ces verrous rigides ?
Oui, c'est une amélioration de sécurité courante, à condition que le diamètre d'enroulement, l'épaisseur de lame de 8 mm et le type de tube correspondent.
Si votre volet est motorisé, ce changement modifie la liaison entre le tablier et l'axe : il faudra refaire le réglage des fins de course, car une attache rigide ne se comporte pas comme une souple en butée.
Changez alors toutes les attaches en une fois et par le même modèle. Mélanger rigide et souple crée des tensions inégales sur le tablier.
