Sortie de Caisson pour Volet Roulant

La sortie de caisson est une pièce mécanique qui permet la transmission du mouvement entre la manivelle extérieure et le treuil situé à l’intérieur du coffre du volet roulant. Elle traverse le caisson pour relier les deux éléments, tout en assurant une bonne étanchéité et une rotation fluide.

Selon les modèles, elle peut être à cardan, droite ou à renvoi d’angle, et doit être compatible avec le diamètre et la forme de la tige (généralement carrée ou hexagonale).

Elle est essentielle dans les installations manuelles, notamment quand le volet ne possède pas de moteur électrique.

Pour sélectionner une sortie de caisson adaptée, il est essentiel de prendre en compte plusieurs critères techniques afin de garantir une parfaite compatibilité avec le volet roulant manuel.

1. La longueur de la tige

Il s'agit de la partie qui traverse le coffre du volet roulant. Les longueurs standards sont généralement 175 mm, 300 mm, 315 mm, 320 mm ou 335 mm. Elle doit être choisie en fonction de la profondeur du caisson.

2. La forme côté treuil

Cette extrémité s’insère dans le treuil. Il existe plusieurs formes :

• 6 pans 7 mm (6p7)
• 6 pans 8 mm (6p8)
• Carré 6 mm

Il est recommandé de vérifier la forme et le diamètre de l’embout du treuil déjà en place.

3. La forme côté manivelle

C’est la partie qui se raccorde à la manivelle de volet roulant.

Deux principaux formats sont disponibles : D.12 mm, le plus courant

4. L’angle d’articulation (si cardan)

Si la sortie de caisson est équipée d’un cardan, l’angle doit correspondre à la configuration du volet : 30°, 50° ou 90° selon l’inclinaison nécessaire entre la manivelle et le treuil.

Le remplacement d’une sortie de caisson est une opération relativement simple, accessible à tout bon bricoleur :

1. Dévisser la liaison entre la sortie de caisson et la tige de la manivelle.
2. Retirer la platine fixée sur le coffre.
3. Enlever la tige de l’ancien mécanisme et la comparer à la nouvelle.
4. Si nécessaire, recouper la tige à la bonne longueur.
5. Installer la nouvelle sortie de caisson en fixant la platine, puis en reliant la tige au treuil.
6. Reconnecter la manivelle à l’aide de la vis ou de la goupille.

Vous trouverez plusieurs modèles prêts à poser, comme la sortie de caisson volet roulant 90°/45° 12 mm carré 6 mm.

Oui. Les tiges de sortie de caisson sont généralement proposées en longueur standard. Si elle est trop longue pour votre installation, vous pouvez la recouper vous-même avec une scie à métaux.
Cette adaptation est fréquente et permet d’ajuster parfaitement la sortie de caisson à la configuration de votre coffre.

Le prix d’une sortie de caisson varie généralement entre 15 et 50 € TTC, selon la matière (plastique, acier, zamac) et la marque.
Les modèles standards sont très accessibles, tandis que les modèles spécifiques comme la sortie de caisson Bubendorff 45° sous coffre 6P7 sont adaptés à des volets précis et demandent un budget légèrement supérieur. Chez Volet-tech, nous vous proposons une gamme de sortie de caisson pour volet roulant entre 19,90€ et 21,90€.

Dans tous les cas, le remplacement reste une réparation peu coûteuse, surtout comparée à un changement complet de volet.

La sortie de caisson est une pièce très sollicitée au quotidien : en moyenne, un volet est manipulé plus de 700 fois par an.
Avec le temps, le cardan s’use, la platine peut se fissurer, et des efforts trop importants (manivelle forcée, treuil fatigué, tablier lourd) accélèrent cette usure.
Dans la majorité des cas, c’est le cardan qui s’use ou casse en premier. Vous trouverez facilement des pièces de remplacement dans notre collection de pièces détachées pour volets roulants.

Selon le décret n°87-712 du 26 août 1987, le remplacement d’une sortie de caisson cassée entre dans le cadre de l’entretien courant, et est donc à la charge du locataire. Le propriétaire n’est concerné que si la casse est due à un vice caché ou à une vétusté générale de l’installation.

Oui. Les sorties de caisson sont disponibles en plusieurs matériaux :

• Plastique haute densité : économique et léger, mais moins durable.
• Acier : robuste, adapté aux volets lourds.
• Zamac : alliage résistant à l’usure, bon compromis entre solidité et prix.

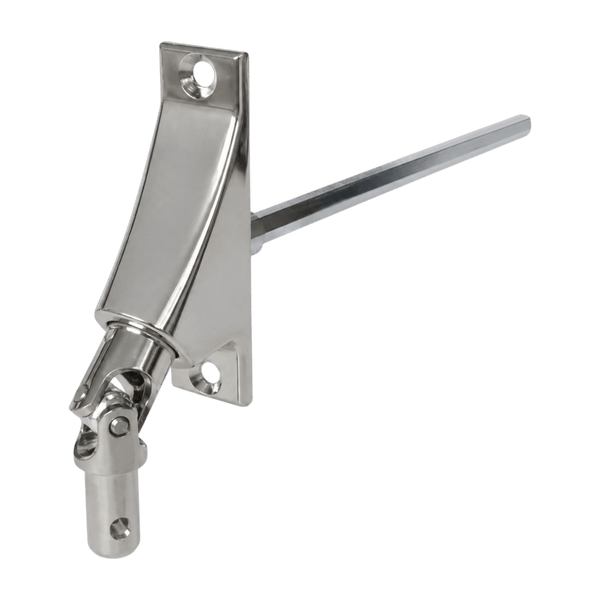

Découvrez par exemple notre modèle sortie de caisson 90° zamac 12 mm LE 6P7, particulièrement apprécié pour sa longévité.
