Schéma du mécanisme d'un volet roulant motorisé

Un volet roulant motorisé n'a qu'une pièce électrique, le moteur. Tout le reste est de la mécanique de fixation : un axe porté à ses deux extrémités, un tablier accroché dessus, deux coulisses qui le guident. Savoir qui tient quoi permet de comprendre pourquoi un volet force, claque ou s'arrête de travers.

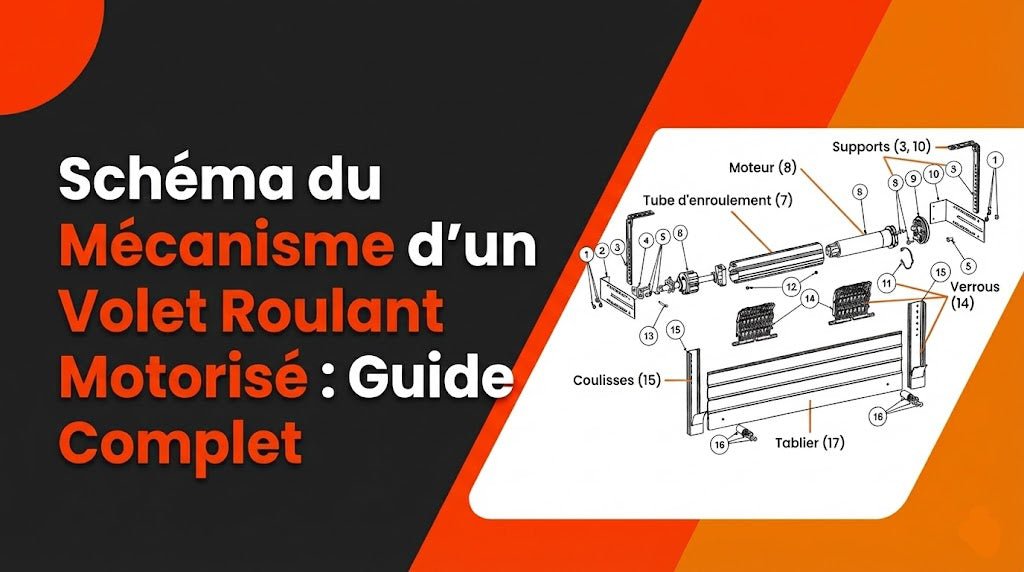

Ce guide détaille le schéma du mécanisme d'un volet roulant motorisé pièce par pièce, sur la base d'un plan de montage de volet traditionnel : le rôle de chacun des 17 éléments, la chaîne qui va de la commande au tablier, le côté électrique, et la méthode pour remonter du symptôme à la pièce fautive.

Les 17 pièces du mécanisme

Les numéros renvoient au plan ci-dessus. La visserie et les équerres tiennent l'ensemble dans le coffre, le tube et le moteur forment l'entraînement, les verrous, butées et coulisses gèrent le tablier.

1. Écrou : écrou M6 qui verrouille les fixations du support et des équerres. Un écrou desserré se traduit toujours par un claquement à chaque démarrage.
2. Équerre : la pièce d'angle qui reporte l'effort sur la joue du coffre. Elle existe en plusieurs déports, généralement déport 0 côté opposé manœuvre et déport 25 côté moteur.
3. Jambe de force : la barre qui triangule l'ensemble et empêche le support de vriller sous le poids du tablier enroulé.
4. Coussinet à broche : le palier fixé dans la joue, côté opposé au moteur, dans lequel vient se bloquer le tandem. C'est lui qui porte cette extrémité de l'axe.
5. Vis H : vis à tête hexagonale, utilisée avec les écrous M6 pour l'assemblage des supports et des jambes de force.
6. Tandem : l'embout télescopique qui se glisse dans le tube à l'opposé du moteur et se règle en longueur pour rattraper la largeur du coffre. Il porte l'axe, il ne l'entraîne pas.
7. Tube : l'axe d'enroulement, en acier, sur lequel s'enroule le tablier. Les profils courants sont l'octogonal de 60 mm et les axes de type ZF.
8. Moteur tubulaire : le cœur du système, glissé dans le tube. Il entraîne l'axe par une roue et une couronne d'adaptation propres au profil du tube.
9. Support moteur : la pièce qui reçoit la tête du moteur et reprend tout le couple. C'est le point de fixation à ne jamais laisser prendre du jeu.
10. Équerre : la seconde équerre, côté opposé, qui tient le coussinet à broche dans le même plan que le support moteur.
11. Anneau d'arrêt support : le clips qui verrouille la tête du moteur dans son support et empêche le moteur de sortir sous les vibrations.
12. Vis CBL : vis à tête cylindrique bombée large, utilisée pour les fixations affleurantes qui ne doivent pas gêner l'enroulement du tablier.
13. Goupille : la goupille du coussinet à broche, qui bloque le tandem en rotation et en translation une fois l'axe posé.
14. Verrous : les attaches rigides qui relient la première lame au tube. Elles assurent l'entraînement du tablier et bloquent son relèvement depuis l'extérieur.
15. Coulisse : le rail vertical qui guide le tablier et encaisse la poussée du vent. Une coulisse encrassée fait forcer le moteur bien avant de bloquer le volet.
16. Butée : l'arrêt clipsé sur la lame finale qui vient en appui sur la coulisse et empêche le tablier de rentrer dans le coffre.
17. Tablier : l'ensemble des lames articulées, aluminium ou PVC, dont le poids détermine la puissance du moteur à installer.

Le trajet du mouvement, de la commande au tablier

• L'ordre part de l'interrupteur mural ou de la télécommande et alimente le moteur (8).
• Le moteur tourne dans le tube (7) et l'entraîne par sa roue et sa couronne d'adaptation.
• Le tube est porté côté manœuvre par le support moteur (9), côté opposé par le tandem (6) et son coussinet à broche (4).
• Les verrous (14) transmettent la rotation au tablier (17), qui s'enroule ou se déroule.
• Les coulisses (15) guident la descente, les butées (16) arrêtent la remontée avant le coffre.

Le côté électrique

Un volet roulant motorisé se raccorde sur une ligne dédiée en 1,5 mm², protégée par un disjoncteur de 16 A au maximum selon la norme NF C 15-100. Plusieurs volets peuvent partager la ligne, à condition de respecter le nombre de points par circuit.

Le moteur tubulaire monophasé fonctionne avec un condensateur permanent, logé dans la tête du moteur et non pas un condensateur de démarrage. C'est la pièce qui vieillit en premier : quand sa capacité chute, le moteur peine, bourdonne ou ne démarre plus que dans un seul sens.

Les fins de course sont soit mécaniques, deux vis sur la tête du moteur, soit électroniques, programmées depuis la commande. Elles ne se dérèglent jamais toutes seules : cherchez d'abord une cause mécanique ou une coupure secteur.

Du symptôme à la pièce

Entretenir un volet motorisé

• Nettoyez les coulisses deux fois par an et passez un lubrifiant sec au silicone, jamais de graisse.
• Contrôlez les attaches et les butées tous les deux ans, ce sont les seules pièces d'usure réelles du mécanisme.
• Resserrez la visserie du support moteur si un claquement apparaît, avant qu'il n'abîme le logement de la tête.
• N'enchaînez pas les manœuvres de test : les moteurs tubulaires coupent sur protection thermique au bout de quelques minutes et repartent après refroidissement.

Conclusion

Le mécanisme d'un volet roulant motorisé tient en deux ensembles : un axe porté à ses deux extrémités, support moteur d'un côté, tandem et coussinet à broche de l'autre, et un tablier relié à cet axe par ses verrous. Toutes ces pièces se remplacent séparément, y compris le moteur. Une panne de condensateur, d'attaches ou de butées ne justifie jamais de changer le volet complet.
