Condensateur Permanent pour Moteur Monophasé

Reprenez exactement la capacité en microfarads inscrite sur votre condensateur d'origine, ou à défaut celle gravée sur l'étiquette du moteur. Cette valeur est calculée par le fabricant pour le bobinage : elle ne s'improvise pas.

Une capacité trop faible prive le moteur de couple : il peine à démarrer, chauffe et finit par griller son enroulement auxiliaire. Une capacité trop forte provoque un échauffement permanent et une usure accélérée du bobinage. Dans les deux cas, vous risquez le moteur lui-même, bien plus cher que la pièce.

La tolérance admise est de ± 5 %. Un 4,5 µF peut donc être remplacé par un 4,5 µF, jamais par un 4 ou un 5 µF pour dépanner. Si votre valeur exacte n'apparaît pas au catalogue, contactez-nous plutôt que d'approcher.

La tension obéit à une règle différente : elle peut être supérieure ou égale à l'origine, jamais inférieure. Un condensateur 450 V remplace sans problème un 400 V, et offre même une meilleure tenue aux surtensions. L'inverse est proscrit.

Sur un volet roulant, la capacité se déduit souvent du couple du moteur : comptez environ 2,5 µF pour un 6 Nm, 4,5 µF pour un 15 à 17 Nm, 5,5 µF pour un 20 Nm et 7 µF pour un 30 Nm. Ces repères restent indicatifs : la valeur inscrite sur la pièce fait toujours foi.

Oui, c'est parfaitement compatible. Électriquement, un condensateur ne possède que deux bornes actives, quel que soit le nombre de cosses Faston visibles sur le dessus du boîtier.

Les modèles à 4 cosses proposent simplement deux languettes par borne, reliées entre elles en interne. Cette configuration existe pour faciliter le câblage quand plusieurs fils doivent arriver sur le même point, sans avoir à sertir de domino.

Concrètement, branchez un fil par côté et laissez les deux languettes inutilisées libres. Aucun risque de court-circuit, aucune perte de performance, aucun réglage particulier à prévoir.

Le point réellement important reste le format des cosses : le standard est le Faston de 6,3 mm, largement majoritaire sur les moteurs de volet roulant. Vérifiez que vos connecteurs correspondent, ou prévoyez des cosses à sertir adaptées.

Le condensateur permanent se branche entre les deux enroulements du moteur : l'enroulement principal et l'enroulement auxiliaire. Il crée le déphasage sans lequel un moteur monophasé ne peut pas démarrer ni choisir son sens de rotation.

Sur un moteur de volet roulant, cela se traduit simplement : le condensateur se raccorde entre les deux fils de sens, le marron et le noir. Le bleu reste le neutre, le vert et jaune la terre. Le sens de branchement du condensateur n'a aucune importance, il n'est pas polarisé.

Repérez et photographiez le câblage d'origine avant de débrancher quoi que ce soit. C'est la précaution qui vous évitera une inversion de sens de rotation ou un moteur qui refuse de démarrer après remontage.

Selon la référence, la sortie se fait par cosses Faston, par fils souples ou par câble. Les versions à fils s'imposent quand la place manque dans le tube ou le carter et que les cosses ne passent pas.

Coupez impérativement le courant au disjoncteur avant l'intervention et déchargez l'ancien condensateur. Si le câblage d'origine est illisible ou si le moteur comporte plusieurs condensateurs, faites appel à un électricien.

Le condensateur permanent reste alimenté en continu pendant tout le fonctionnement du moteur : il assure le déphasage, stabilise le couple et optimise le rendement. Le condensateur de démarrage, lui, n'intervient que quelques secondes au lancement avant d'être déconnecté par un relais ou un contact centrifuge.

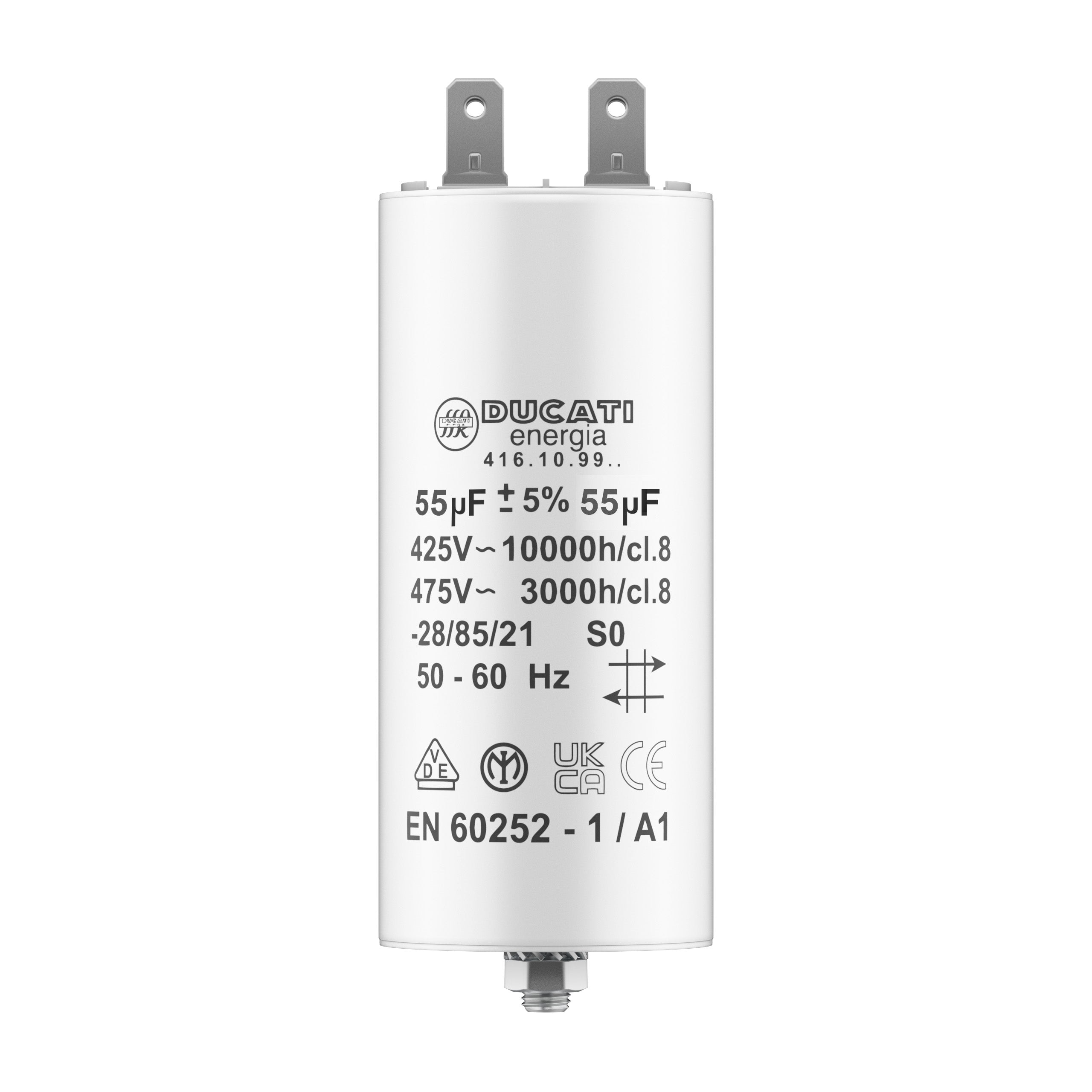

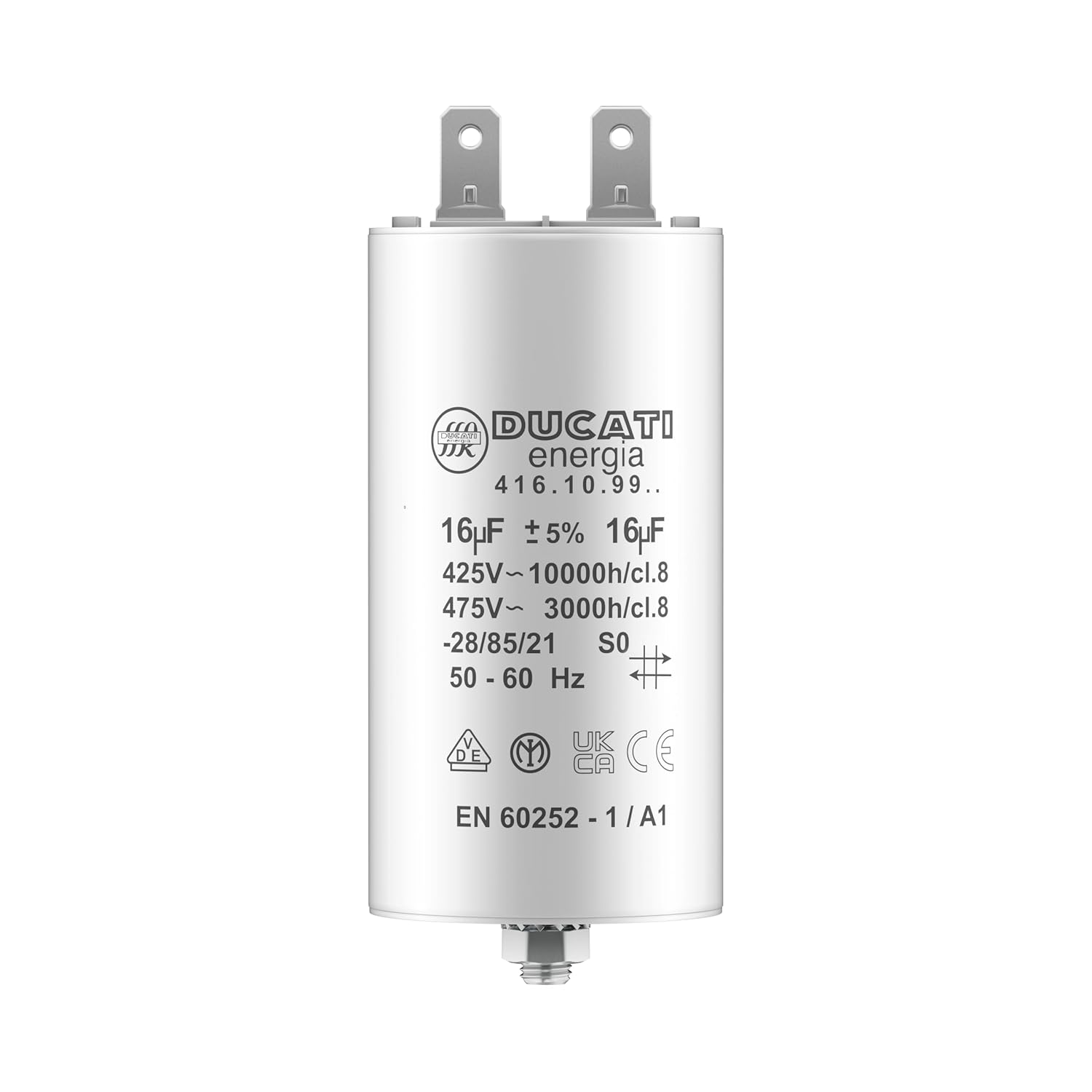

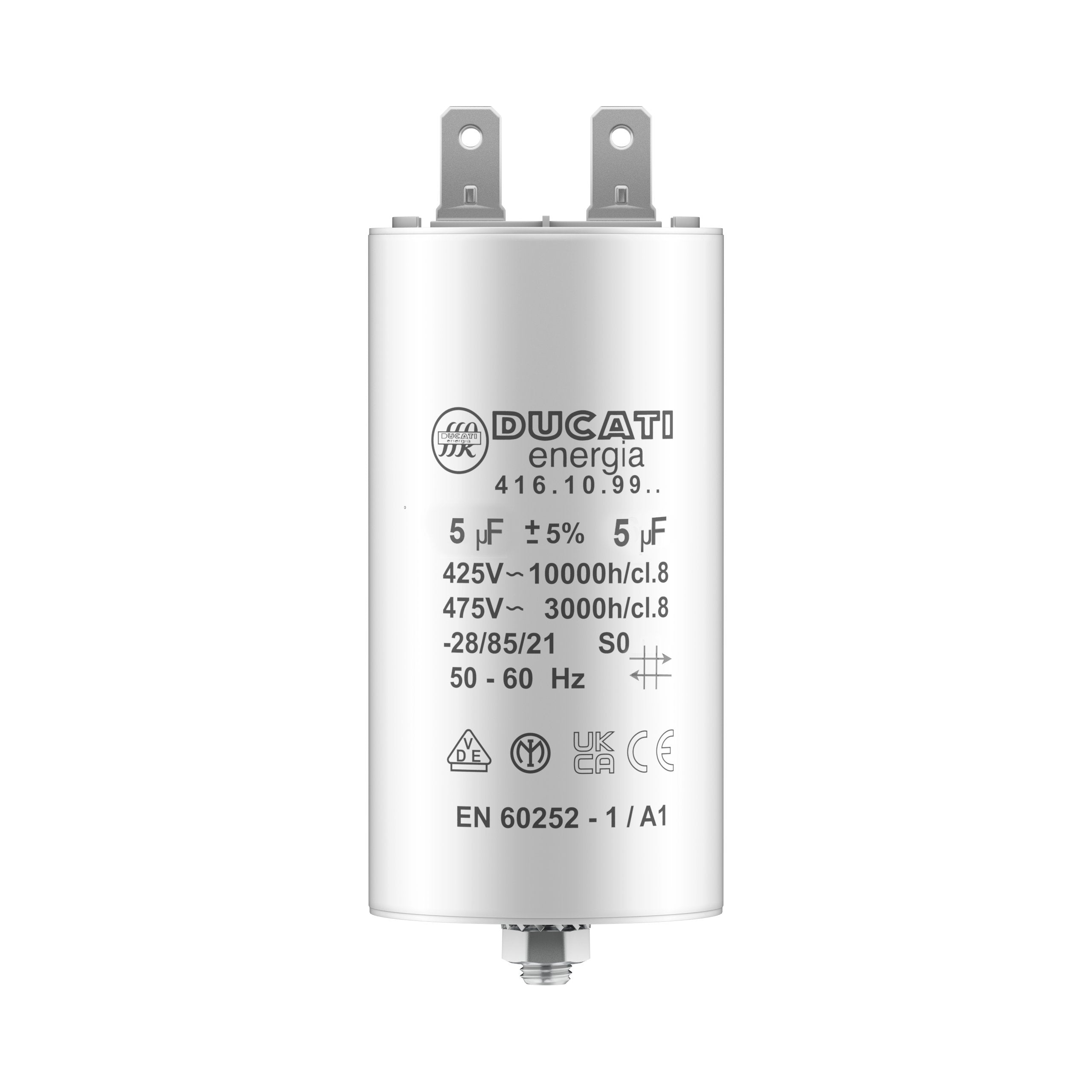

Ils se distinguent au premier coup d'œil. Le permanent est compact, cylindrique, en boîtier blanc ou gris, avec une capacité de 1 à 80 µF. Le modèle de démarrage est plus volumineux, souvent en boîtier plastique noir, avec une capacité nettement plus élevée, de 40 à 300 µF.

La mention DB ou Duty: Continuous imprimée sur le boîtier confirme un usage permanent. Les tensions nominales vont généralement de 400 à 450 V sur cette famille.

Les deux ne sont pas interchangeables. Monter un condensateur de démarrage en service permanent le détruit en quelques minutes ; l'inverse prive le moteur du couple nécessaire au lancement. Respectez toujours le type d'origine.

La quasi-totalité des moteurs de volet roulant n'utilise qu'un seul condensateur, de type permanent. Si vous cherchez un condensateur pour votre volet roulant, consultez nos condensateurs pour volet roulant, prêts à poser.
