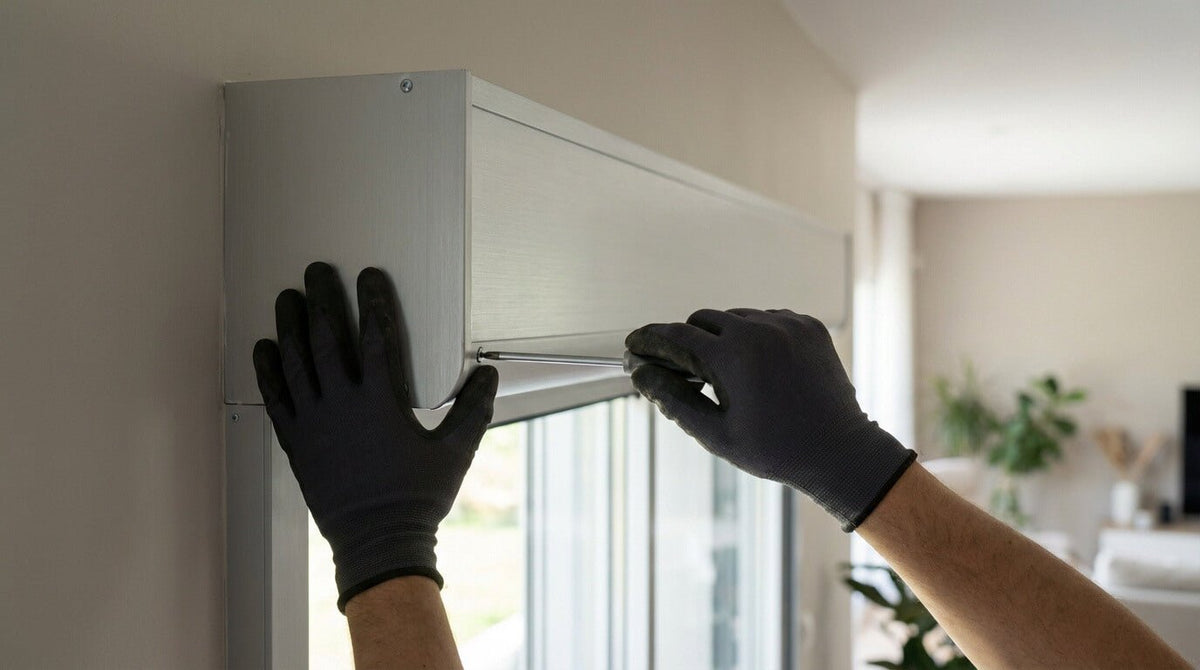

Vous devez ouvrir le coffre de votre volet roulant pour remplacer un moteur, changer une attache de tablier ou comprendre pourquoi votre volet est bloqué ? Avant de sortir le tournevis, il faut commencer par identifier le type de caisson.
Un coffre de volet roulant peut être situé à l'intérieur du logement, à l'extérieur au-dessus de la fenêtre ou directement intégré dans la maçonnerie. Selon l'installation, sa trappe de visite peut être vissée, clipsée, emboîtée ou simplement retenue par une rainure.
Voici comment ouvrir un coffre de volet roulant sans casser le PVC, déformer l'aluminium ou endommager les clips.
- Coffre intérieur ou bloc-baie : la façade ou la sous-face est souvent clipsée ou emboîtée.
- Coffre rénovation extérieur : le capot est généralement vissé et parfois complété par des clips.
- Coffre traditionnel : une trappe de visite permet d'accéder à l'axe.
- Coffre tunnel : l'accès s'effectue généralement par une trappe située en dessous ou côté intérieur.
- Coffre sans vis apparentes : recherchez une rainure ou des clips avant de faire levier.
- Volet motorisé : coupez l'alimentation au tableau électrique avant toute intervention.
Quels outils utiliser pour ouvrir le caisson ?
Dans la majorité des cas, quelques outils suffisent :
- tournevis cruciforme et plat ;
- spatule fine ou couteau de peintre ;
- outil de démontage en plastique pour éviter de marquer le PVC ;
- lampe ou lampe frontale ;
- escabeau stable ;
- gants de protection.
Avant de commencer : identifier son type de coffre
C'est l'étape la plus importante. Une façade qui semble impossible à retirer est souvent simplement ouverte dans le mauvais sens.
| Type de coffre | Emplacement | Accès habituel |
|---|---|---|
| Bloc-baie | À l'intérieur, intégré à la fenêtre | Façade ou sous-face clipsée ou emboîtée |
| Rénovation | À l'extérieur, au-dessus de la fenêtre | Capot généralement vissé |
| Traditionnel | À l'intérieur, au-dessus de la fenêtre | Trappe de visite |
| Tunnel | Intégré dans la maçonnerie | Trappe en sous-face ou côté intérieur |
Les principales configurations de coffres de volets roulants
Vous ouvrez votre coffre pour remplacer une pièce ? Attaches de tablier, treuils, condensateurs, moteurs et axes : nos pièces détachées couvrent les principales marques du marché. Notre atelier de Caen répare également les moteurs Bubendorff et Somfy, et propose des moteurs reconditionnés garantis.
Voir les pièces détachées de volet roulantComment ouvrir un coffre de volet roulant intérieur ?
Le coffre intérieur est très fréquent sur les installations de type bloc-baie. Il est généralement en PVC et fait partie de l'ensemble fenêtre et volet.
Sur de nombreux modèles récents, aucune vis n'est visible car la façade ou la sous-face est maintenue par des clips.
- Repérez la ligne de jonction entre la partie fixe et la trappe amovible.
- Examinez les extrémités et la partie inférieure afin de rechercher d'éventuelles vis ou caches.
- S'il n'y a aucune vis, introduisez délicatement une spatule plate dans la jonction.
- Libérez le premier clip sans tirer brutalement sur la façade.
- Progressez progressivement sur toute la longueur.
- Lorsque tous les points de fixation sont libérés, retirez ou basculez délicatement la trappe.
Ne commencez pas au milieu du panneau en forçant fortement : le PVC peut se fissurer et les clips peuvent casser.
Ouverture d'un coffre de volet roulant motorisé
Comment ouvrir un coffre de volet roulant sans vis ?
C'est l'un des cas qui pose le plus de difficultés. L'absence de vis ne signifie généralement pas que le coffre est indémontable. La trappe peut être clipsée, coulissante ou emboîtée dans une rainure.
Inspectez particulièrement :
- les deux extrémités du coffre ;
- la jonction inférieure de la façade ;
- la sous-face ;
- les petits caches plastiques ;
- les éventuelles lignes de clipsage.
Utilisez de préférence une spatule en plastique. Introduisez-la dans la jonction et exercez une pression progressive.
Si le plastique commence à blanchir ou à se déformer, arrêtez immédiatement : vous exercez probablement l'effort au mauvais endroit.
Comment ouvrir un coffre de volet roulant extérieur ou rénovation ?
Un volet roulant installé en rénovation possède généralement un coffre visible depuis l'extérieur, au-dessus de la fenêtre. Le caisson est souvent fabriqué en aluminium et sa trappe est généralement maintenue par plusieurs vis.
- Coupez l'alimentation si le volet est motorisé.
- Repérez les vis situées sur la face avant, la sous-face ou les joues latérales.
- Retirez les éventuels caches.
- Dévissez toutes les fixations en maintenant le panneau.
- Dégagez progressivement le capot sans le plier.
Certains modèles combinent vis et clips : si le capot résiste après avoir retiré les vis, recherchez donc une fixation supplémentaire plutôt que de tirer dessus.
Attention aux coffres situés en hauteur. Si l'accès impose de travailler à l'extérieur d'une fenêtre d'étage ou dans une position instable, mieux vaut faire intervenir un professionnel.
Comment ouvrir un coffre tunnel ?
Le coffre tunnel est directement intégré dans la maçonnerie au-dessus de la fenêtre. Il peut donc sembler totalement inaccessible lorsque l'on regarde la façade.
Le mécanisme reste pourtant prévu pour pouvoir être entretenu. L'accès s'effectue généralement grâce à une trappe de visite située en sous-face ou côté intérieur. Recherchez une ligne de jonction, des vis ou un panneau démontable.
Dans certaines habitations, la trappe a malheureusement été recouverte lors des travaux par de la peinture, du papier peint, du plâtre ou du mastic. Il faut alors commencer par retrouver précisément ses contours.
Ne découpez pas directement le coffre ou le mur sans avoir identifié la construction du caisson.
Comment ouvrir un coffre de volet roulant traditionnel ?
Sur une installation traditionnelle, l'axe d'enroulement se trouve dans un espace réservé au-dessus de la fenêtre et une trappe de visite permet normalement d'y accéder.
Cette trappe peut être en bois, en PVC ou en aluminium, fixée par des vis ou retenue par des clips ou un système d'emboîtement.
Sur une installation ancienne, les vis peuvent être dissimulées sous plusieurs couches de peinture. Dégagez leurs têtes délicatement plutôt que d'essayer d'arracher la trappe.
Ce qui change selon la marque
Comment ouvrir un coffre Bubendorff ?
Il n'existe pas une méthode unique pour tous les volets roulants Bubendorff. La marque a commercialisé de nombreuses générations et différents types de caissons.
Sur certains coffres bloc-baie Bubendorff, la face intérieure est déclipsable et constitue directement la trappe de visite. Bubendorff précise d'ailleurs que ses coffres doivent rester accessibles pour la maintenance et qu'au moins une face doit pouvoir être démontée.
Comment ouvrir un coffre avec un moteur Somfy ou Simu ?
La présence d'un moteur Somfy ou Simu ne détermine pas la manière dont le coffre s'ouvre. Ces moteurs tubulaires peuvent être installés dans différents coffres : rénovation, bloc-baie, tunnel ou installation traditionnelle. Il faut donc identifier le coffre avant le moteur.
Si l'objectif est ensuite de remplacer une motorisation, Somfy recommande notamment de couper l'alimentation, de descendre le tablier, d'ouvrir le coffre puis de détacher les attaches reliant le tablier à l'axe avant de déposer celui-ci.
Faut-il descendre le volet avant d'ouvrir le coffre ?
Pour simplement retirer la trappe et observer le mécanisme, ce n'est pas systématiquement nécessaire.
En revanche, si vous souhaitez démonter l'axe ou remplacer le moteur, il est généralement préférable que le tablier soit entièrement descendu. Le poids du tablier repose alors dans les coulisses plutôt que sur l'axe d'enroulement, ce qui facilite le démontage des attaches.
Que vérifier une fois le coffre ouvert ?
L'ouverture du coffre permet de diagnostiquer une grande partie des pannes mécaniques d'un volet roulant.
| Symptôme | Éléments à contrôler |
|---|---|
| Moteur tourne mais volet ne monte plus | Attaches du tablier ou verrous reliant le tablier à l'axe |
| Volet monte de travers | Lames, attaches, alignement du tablier et coulisses |
| Moteur bourdonne mais ne démarre pas | Motorisation, condensateur sur certains moteurs et absence de blocage mécanique |
| Aucun mouvement | Alimentation électrique, commande puis motorisation |
| Bruit ou frottement | Coulisses, lames désaxées, obstacles et état de l'axe |
| Tablier tombé dans le coffre | Attaches cassées ou première lame endommagée |
Savoir reconnaître l'axe, les attaches, les coulisses et la motorisation facilite grandement ce diagnostic.
Ce qu'il y a dans le coffreSchéma du mécanisme d'un volet roulant motoriséSur certaines motorisations équipées d'un condensateur, un condensateur affaibli peut provoquer une perte de couple ou empêcher le démarrage. Il convient toutefois d'écarter d'abord un blocage mécanique et de vérifier le type de moteur.
DiagnosticComment tester un condensateur avec un multimètre ?Si le tablier est tombé dans le coffre, ce sont presque toujours les attaches qui sont en cause, ces languettes souples qui relient la première lame à l'axe.
RéparationComment remettre facilement un volet roulant décroché ?Peut-on lubrifier un volet roulant après avoir ouvert le coffre ?
Évitez d'appliquer n'importe quelle graisse ou huile sur toutes les pièces du mécanisme.
Pour les coulisses, utilisez si nécessaire un lubrifiant sec prévu pour les volets roulants et compatible avec les matériaux de votre installation. Ce type de produit limite l'accumulation de poussière. Commencez toujours par retirer les saletés et les débris présents dans les rails.
Le coffre refuse de s'ouvrir : que faire ?
Si le panneau résiste, n'augmentez pas simplement la force. Vérifiez successivement :
- qu'aucune vis n'est cachée sous un petit cache ;
- qu'une fixation n'est pas présente à chaque extrémité ;
- que le panneau n'est pas retenu par des clips ;
- qu'un joint de silicone ne colle pas la trappe ;
- que plusieurs couches de peinture n'ont pas recouvert la jonction ;
- que vous essayez bien de retirer la trappe de visite et non une partie fixe du coffre.
Une forte résistance est généralement le signe qu'une fixation n'a pas été identifiée.
Comment refermer correctement le coffre ?
Avant de remettre le capot, vérifiez qu'aucun outil ou câble ne gêne le mécanisme et que les attaches du tablier sont correctement positionnées.
Reposez ensuite le panneau dans le sens inverse du démontage. Pour une façade clipsée, positionnez-la correctement dans ses rainures avant d'exercer une pression progressive sur chaque clip. Pour une trappe vissée, engagez d'abord toutes les vis avant de les serrer définitivement.
Conclusion
Ouvrir un coffre de volet roulant est généralement accessible à condition de commencer par identifier correctement son type de construction.
Un bloc-baie possède souvent une façade clipsée, un coffre rénovation est généralement vissé et un coffre tunnel ou traditionnel dispose d'une trappe de visite dédiée.
La règle essentielle est de ne jamais forcer une façade qui résiste. Recherchez d'abord une vis cachée, un clip, une rainure ou un joint qui retient le panneau. Sur un volet électrique, coupez également l'alimentation avant toute intervention à l'intérieur du caisson.
Une fois le coffre ouvert, vous pourrez contrôler l'axe d'enroulement, les attaches du tablier, les lames et la motorisation afin d'identifier plus précisément l'origine de la panne.
