Moteur Came pour Volet Roulant

Choisir et remplacer son moteur Came

Retrouvez ici les moteurs Came pour volet roulant : moteurs tubulaires filaires, radio et sur batterie, du petit coffre de rénovation en Ø35 jusqu'aux grilles lourdes en Ø92, avec les pièces qui permettent de les poser. Vous gardez votre interrupteur mural ? Parcourez les moteurs Came filaires. Vous préférez la télécommande ? Les moteurs Came radio intègrent leur récepteur. Aucune prise à proximité du volet ? L'Edison B4 solaire fonctionne sur batterie.

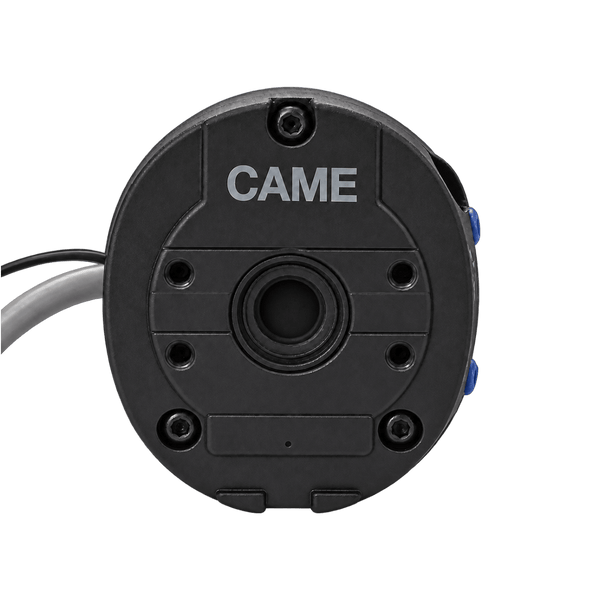

Came est un fabricant italien d'automatismes fondé en 1972 et installé près de Trévise, connu en France pour ses motorisations de portail et ses moteurs tubulaires. Sa gamme volet roulant porte des noms de peintres : Mondrian, Klimt, Ensor, Matta, auxquels s'ajoutent le KBS, les MOS 5 et l'Edison B4 sur batterie. Les moteurs secteur fonctionnent en 230 V, 50 Hz et Came France les garantit 2 ans. Quatre critères suffisent pour trouver le vôtre : le diamètre, la commande, le couple et le tube.

Guide de choix : quel moteur Came pour votre volet roulant ?

1. Le diamètre du moteur : série 4, 5, 6 ou 9

Came range ses moteurs tubulaires par série, et le chiffre de la série se lit directement dans la référence : un Y5020A151MOR appartient à la série 5. Le diamètre du moteur dépend du tube d'enroulement et du poids à soulever.

2. La commande et le réglage des fins de course

Deuxième critère : la façon de commander le volet et de régler ses arrêts haut et bas. Un moteur filaire se raccorde à un inverseur mural. Un moteur radio ne demande qu'une alimentation permanente et se pilote à l'émetteur. Les fins de course mécaniques se règlent par vis sur la tête, les fins de course électroniques par bouton ou depuis l'émetteur, sans outil.

3. Le couple : selon le poids du tablier

Le couple, en Newton-mètre, fixe le poids que le moteur peut lever. Le plus fiable reste de reprendre celui de l'ancien moteur. Sans étiquette lisible, calculez le poids du tablier : sa surface, hauteur augmentée d'une vingtaine de centimètres pour la partie enroulée, multipliée par le poids moyen donné par Came, soit 5 kg/m² en PVC, 4 kg/m² en aluminium isolant expansé, 9 kg/m² en aluminium extrudé, 11 kg/m² en acier et 12 kg/m² en bois. Came préconise ensuite ces couples pour la série 5 :

Deux exemples. Une fenêtre de 1,20 m de large et 1,25 m de haut en PVC représente environ 1,7 m², soit 9 kg : un 10 Nm suffit. Une baie de 2,40 m sur 2,15 m en aluminium extrudé dépasse 5,6 m², soit plus de 50 kg : la préconisation Came passe à 40 Nm. En série 4, le 6 Nm lève 17 kg et le 10 Nm 28 kg ; en série 6, les Mondrian 6 lèvent de 114 à 171 kg selon le couple. Entre deux valeurs, prenez la supérieure sans surdimensionner, pour ménager les attaches du tablier en cas de blocage.

4. Le tube, les bagues et le support

Un moteur Came se livre sans bagues ni support, car ils dépendent de votre installation :

• relevez la forme du tube (octogonal, rond, ZF, ogive), son diamètre extérieur et son épaisseur ;
• chaque série a ses adaptateurs roue et couronne : codes YK4 pour le Ø35, YK5 pour le Ø45, YK6 pour le Ø55, YK9 pour le Ø92 ;
• la tête se fixe sur un support adapté à son format : carré de 10 mm, carré de 16 mm ou tête étoile ;
• retrouvez-les dans les bagues d'adaptation Came et les supports pour moteur Came.

Comment lire la référence d'un moteur Came

Les moteurs Came portent une référence codée, gravée sur l'étiquette du tube moteur. Prenons Y5020A151MOR : 5 désigne la série Ø45, 020 le couple de 20 Nm, A la version standard, 15 la vitesse de 15 tr/min, et les lettres finales la gamme. Une fois décodée, la référence vous donne le remplaçant exact.

La lettre G à la place du A signale une version à connexion rapide : le câble se branche sur le moteur par un connecteur débrochable, ce qui simplifie un remplacement. Il ne s'agit pas de la gamme domotique Came Connect. Les références plus récentes, en 809Y4 et 809Y5, désignent l'Edison B4, les MOS 5, MOSR 5 et KBS.

Remplacer un moteur d'une autre marque par un Came

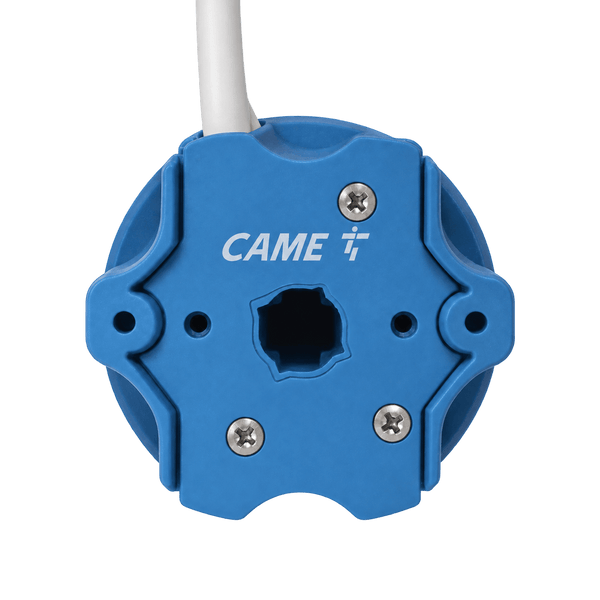

Came a conçu le MOS 5, filaire ou radio, pour la rénovation : sa tête étoile reprend le format le plus courant sur les volets existants. Avec l'adaptateur de sortie d'arbre 809XA-0030, les moteurs Came de série 5, hors SH et KBS, acceptent aussi les roues d'entraînement déjà en place dans la plupart des tubes. Vérifiez ensuite le couple, le support et la commande, comme pour n'importe quel remplacement.

Télécommandes, capteurs et domotique Came

• Émetteurs portables de la série KLT : Wagner, Vivaldi et Elvis, de 1 à 15 canaux ;
• émetteurs muraux Hendrix, en 1 ou 15 canaux, et temporisateurs pour programmer montée et descente à heure fixe ;
• émetteurs EBR en 869,5 MHz, réservés au KBS ;
• récepteurs RKLT pour passer un moteur filaire en radio, répéteur et device Wi-Fi pour piloter les volets à distance ;
• automatismes climatiques : centrale météo Strauss et capteur de soleil d'intérieur, à retrouver avec notre sélection domotique pour volet roulant.

Avant de changer le moteur : trois vérifications

• Le moteur s'arrête après plusieurs allers-retours : sa protection thermique coupe après quelques minutes de fonctionnement continu, 4 minutes sur la plupart des fiches Came. Laissez-le refroidir, il repart seul.
• Il ronronne sans entraîner le tube : le condensateur est un suspect classique, avant de conclure au moteur hors service.
• Le volet s'arrête trop haut ou trop bas : ce sont les fins de course à reprendre, par vis ou à l'émetteur selon la gamme.

Pourquoi acheter chez Volet Tech ?

Nous sommes un atelier spécialisé dans le volet roulant, installé à Caen. Nous démontons, testons et remplaçons des moteurs de toutes marques : nous savons quel moteur Came correspond à votre tube, à votre tablier et à votre commande, et quelles pièces commander avec lui.

Ressources utiles pour votre moteur Came

Pour aller plus loin, nos guides pour choisir, identifier et régler un moteur de volet roulant.
