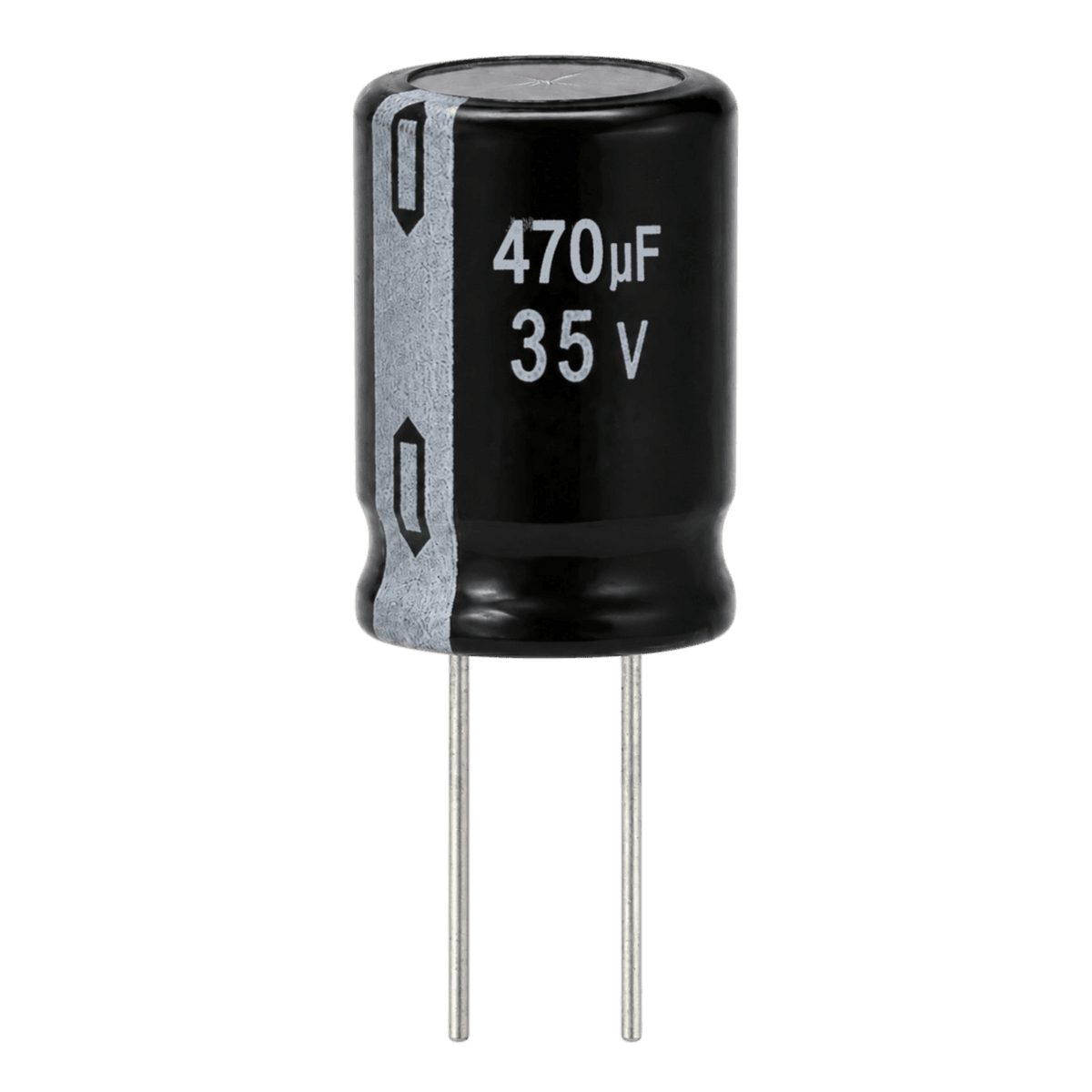

Condensateur Bubendorff 470 µF 35 V Panasonic Carte Moteur Volet
Condensateur Bubendorff 470 µF 35 V Panasonic Carte Moteur Volet
Le condensateur 470 µF 35 V stabilise l'alimentation des relais de votre moteur Bubendorff et met fin aux arrêts après quelques centimètres.
- Remplace un 25 V ou un 35 V : seule la capacité de 470 µF doit être identique.
- Signé Panasonic : aluminium faible impédance de 28 mΩ, 8 000 h à 105 °C.
- Format compact : Ø 10 x 16 mm, entraxe des pattes de 5 mm.
- Garanti 2 ans : polarisé, bande claire côté moins à reporter sur la carte.
Contrôlez le condensateur X2 220 nF en même temps. Sur les cartes RG, les deux composants sont souvent trouvés hors service ensemble.
Impossible de charger la disponibilité du ramassage
Caractéristiques
Caractéristiques
Livraison et retours
Livraison et retours
À domicile en Lettre suivie : 3 à 5 jours ouvrés, 3,90 €.
À domicile en Colissimo : 2 à 3 jours ouvrés, 5,90 €. Offerte dès 150 € d'achat.
Expédition sous 24 à 48 h ouvrées pour les articles en stock. Si votre panier contient plusieurs types d'articles (petites pièces, télécommandes, moteurs…), les frais de chaque type s'additionnent ; le montant exact est affiché avant le paiement.
Retours sous 14 jours
Vous disposez de 14 jours à compter de la réception de votre commande pour retourner un produit. Le produit doit être retourné dans son état d'origine, non utilisé et dans son emballage intact. Les frais de retour sont à la charge du client. Si les conditions sont respectées, un remboursement sera effectué dans les plus brefs délais.
Caractéristiques
| Capacité | 470 µF |
|---|---|
| Marque | Panasonic |
| Type | Électrolytique aluminium radial |
| Tension nominale | 35 V DC |
| Température de fonctionnement | -40 à +105 °C |
Le composant ne suffit pas ?
Si le moteur reste muet après remplacement, la panne vient probablement d'un autre composant de la carte électronique ou du bobinage. Deux solutions plus économiques qu'un moteur neuf :
Sur devis · Diagnostic inclus
Jusqu'à 50 % d'économie
Questions fréquentes
Tout ce qu'il faut savoir sur ce produit avant de commander.
Envoyez-nous une photo de votre condensateur d'origine ou de la carte électronique : nous confirmons la bonne référence.
Nous écrire
À quoi sert ce condensateur chimique ?
Le 470 µF joue le rôle de réservoir d'énergie sur l'étage d'alimentation continue de la carte. Il lisse la tension qui alimente les relais et le microcontrôleur du moteur Bubendorff.
Sur une carte en bon état, on relève environ 27 V continu à ses bornes. Une tension nettement plus basse ou instable oriente vers un condensateur asséché.
Cette mesure se fait sous tension, à proximité de pièces reliées au 230 V. Sans expérience, préférez un contrôle au capacimètre, carte débranchée et condensateur dessoudé.
L'original indique 25 V, est-ce gênant ?
Non, une tension nominale supérieure est sans risque pour la carte. Le 35 V ajoute même une marge de sécurité appréciable face à l'échauffement du caisson en été.
La capacité, en revanche, doit rester strictement à 470 µF. Changer de valeur modifierait le filtrage et pourrait perturber le fonctionnement des relais.
Vérifiez simplement la place disponible autour de l'emplacement, pour un diamètre de 10 mm. L'entraxe des pattes est de 5 mm, le format le plus courant sur ces cartes.
Comment respecter la polarité ?
La bande claire imprimée sur le boîtier indique le pôle moins. La patte la plus longue correspond au pôle plus, tant qu'elles n'ont pas été recoupées.
La carte porte un repère côté moins, souvent une zone hachurée ou un signe. Photographiez l'ancien condensateur avant de le retirer pour garder une référence fiable.
Monté à l'envers, un condensateur chimique chauffe, gonfle et peut fuir rapidement. Vérifiez deux fois l'orientation avant de souder et de remettre sous tension.
Les saccades viennent-elles forcément de lui ?
Non, mais il fait partie des suspects habituels quand un volet Bubendorff avance par saccades. Sur les cartes RG, il est souvent trouvé hors service en même temps que le condensateur X2 220 nF.
Le gros condensateur bleu d'alimentation produit des signes très proches. Beaucoup de réparateurs préfèrent donc remplacer tout l'étage d'alimentation d'un coup.
Le capacimètre évite les remplacements au hasard et fait gagner du temps. Certains appareils mesurent aussi la résistance série (ESR), plus révélatrice sur un condensateur chimique.
Et si je ne veux pas intervenir moi-même ?
Envoyez-nous le moteur par la poste avec sa carte électronique, pour une réparation de moteur Bubendorff complète. Nous traitons aussi bien les versions filaires que radio.
Tous les condensateurs de la carte sont contrôlés et remplacés si nécessaire. Le moteur est ensuite testé sous charge avant de vous être réexpédié.
L'appairage radio est conservé pendant toute la réparation. Vous n'avez rien à reprogrammer au retour, il suffit de reposer le moteur.
