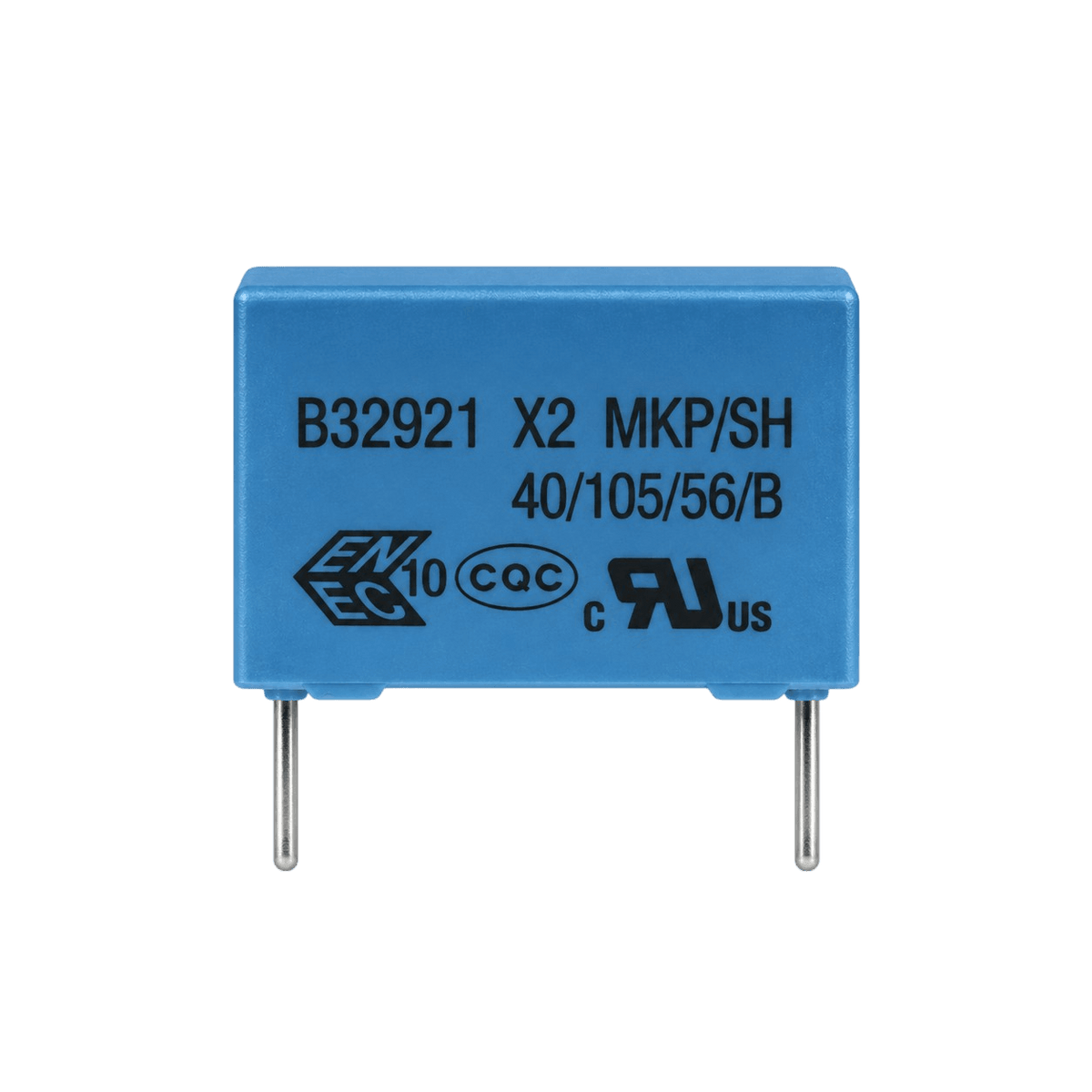

Condensateur Bubendorff X2 10 nF 305 V Carte Moteur Volet Roulant
Condensateur Bubendorff X2 10 nF 305 V Carte Moteur Volet Roulant
Le condensateur X2 10 nF 305 V complète la remise en état de l'étage secteur de votre carte moteur Bubendorff, en même temps que le 1 µF.
- Marquage 103 : petit bloc bleu de 13 mm, soit 10 nF ou 0,01 µF.
- Classe X2, 305 V AC : Epcos série B32921, obligatoire sur le 230 V.
- Pas de 10 mm : boîtier de 13 x 4 x 9 mm, pattes de 0,6 mm.
- Garanti 2 ans : non polarisé, se monte dans les deux sens.
Ne le confondez pas avec le 100 nF. Marqué 104 et plus volumineux, ce dernier est vendu sur une fiche séparée.
Impossible de charger la disponibilité du ramassage
Caractéristiques
Caractéristiques
Livraison et retours
Livraison et retours
À domicile en Lettre suivie : 3 à 5 jours ouvrés, 3,90 €.
À domicile en Colissimo : 2 à 3 jours ouvrés, 5,90 €. Offerte dès 150 € d'achat.
Expédition sous 24 à 48 h ouvrées pour les articles en stock. Si votre panier contient plusieurs types d'articles (petites pièces, télécommandes, moteurs…), les frais de chaque type s'additionnent ; le montant exact est affiché avant le paiement.
Retours sous 14 jours
Vous disposez de 14 jours à compter de la réception de votre commande pour retourner un produit. Le produit doit être retourné dans son état d'origine, non utilisé et dans son emballage intact. Les frais de retour sont à la charge du client. Si les conditions sont respectées, un remboursement sera effectué dans les plus brefs délais.
Caractéristiques
| Capacité | 10 nF (0,01 µF) |
|---|---|
| Marque | Epcos (TDK) |
| Référence fabricant | Série B32921 |
| Type | Film polypropylène X2 |
| Tension nominale | 305 V AC |
| Température de fonctionnement | -40 à +110 °C |
| Norme | Classe X2 |
Le composant ne suffit pas ?
Si le moteur reste muet après remplacement, la panne vient probablement d'un autre composant de la carte électronique ou du bobinage. Deux solutions plus économiques qu'un moteur neuf :
Sur devis · Diagnostic inclus
Jusqu'à 50 % d'économie
Questions fréquentes
Tout ce qu'il faut savoir sur ce produit avant de commander.
Envoyez-nous une photo de votre condensateur d'origine ou de la carte électronique : nous confirmons la bonne référence.
Nous écrire
Quel est le rôle de ce condensateur 10 nF ?
Un condensateur de si faible valeur sert en général à filtrer les parasites haute fréquence ou à protéger un composant de puissance. Il fait partie de l'étage de la carte relié directement au secteur.
Son rôle exact varie selon la génération de carte Bubendorff. Dans tous les cas, il reste soumis en permanence au 230 V.
D'où l'obligation d'utiliser un modèle de classe X2 à cet emplacement. Un condensateur ordinaire, même de valeur identique, ne convient pas.
Tombe-t-il souvent en panne ?
Moins souvent que le gros condensateur X2 d'alimentation ou que les condensateurs chimiques. Il subit pourtant la même chaleur dans le caisson du volet.
Il est souvent changé avec le condensateur 1 µF lors d'une remise en état de la carte. Le remplacer en même temps évite de devoir rouvrir le moteur plus tard.
Fissuré, noirci ou gonflé, il doit être remplacé sans hésiter. Son coût reste minime par rapport à une intervention supplémentaire.
Comment le reconnaître sur la carte ?
C'est un petit bloc bleu rectangulaire d'environ 13 mm de long, placé dans la zone de la carte reliée au secteur. Il porte le marquage 103, qui correspond à 10 nF, ainsi que la tension 305 V.
Ses pattes sont espacées de 10 mm, pour un boîtier de 4 mm d'épaisseur seulement. Le 100 nF, marqué 104, lui ressemble beaucoup mais son boîtier est nettement plus volumineux.
Photographiez la carte sous plusieurs angles avant toute intervention, en notant l'emplacement de chaque composant. Ces photos serviront de repère fiable au moment de replacer les pièces neuves.
Un condensateur céramique de même valeur convient-il ?
Non, un composant branché entre phase et neutre doit obligatoirement être de classe X2, selon la norme IEC 60384-14. Cette classe garantit qu'il ne prendra pas feu et ne restera pas en court-circuit en cas de défaillance.
Le film polypropylène a la particularité de s'auto-régénérer après un claquage local. Un condensateur céramique ordinaire risque au contraire de se mettre en court-circuit franc.
Gardez au minimum une tension de 305 V AC pour ce remplacement. C'est la valeur de ce modèle Epcos, identique à celle de la pièce d'origine.
Y a-t-il un sens de montage ?
Non, ce condensateur à film n'est pas polarisé, contrairement aux condensateurs chimiques de la carte. Les deux sens de montage fonctionnent de la même façon.
Plaquez bien le boîtier contre la carte avant de souder les pattes. Il résistera mieux aux vibrations du moteur lors de chaque montée et descente du volet.
Contrôlez ensuite les soudures à la loupe avant de refermer. Une soudure sèche provoque des pannes intermittentes, souvent difficiles à diagnostiquer.
