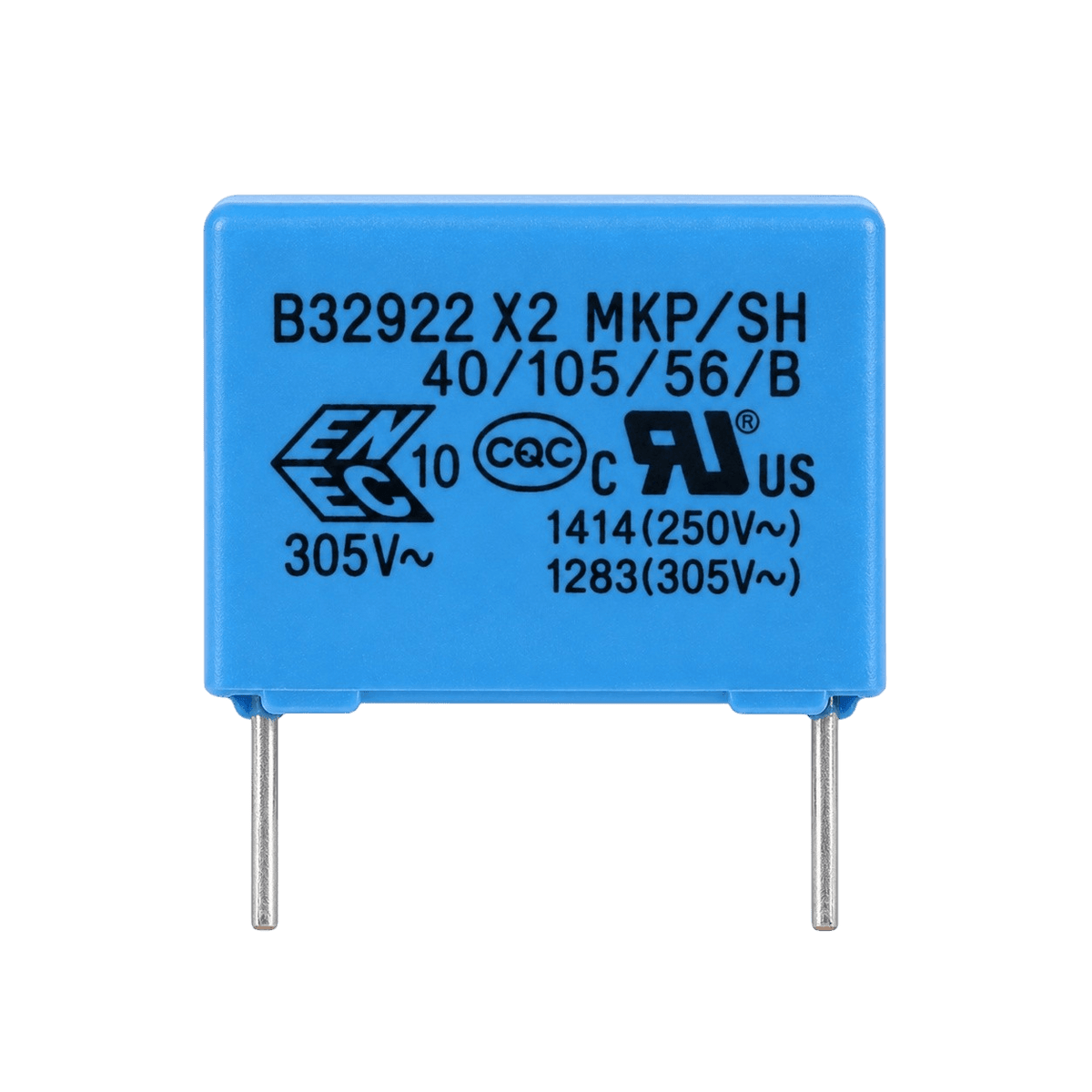

Condensateur Bubendorff X2 220 nF 305 V Carte Moteur Volet Roulant
Condensateur Bubendorff X2 220 nF 305 V Carte Moteur Volet Roulant
Le condensateur X2 220 nF 305 V rétablit le filtrage secteur de votre carte moteur Bubendorff quand le volet n'avance plus que par petits bonds.
- Marquage 224 ou 0,22 : bloc bleu moyen de la zone reliée au 230 V.
- Epcos série B32922 : film polypropylène classe X2, 305 V AC.
- Pas de 15 mm : boîtier de 7 x 12,5 x 18 mm, pattes de 0,8 mm.
- Garanti 2 ans : pièce relevée notamment sur les cartes RG.
Testez aussi le chimique 470 µF. Les deux pièces lâchent souvent ensemble et produisent les mêmes saccades.
Impossible de charger la disponibilité du ramassage
Caractéristiques
Caractéristiques
Livraison et retours
Livraison et retours
À domicile en Lettre suivie : 3 à 5 jours ouvrés, 3,90 €.
À domicile en Colissimo : 2 à 3 jours ouvrés, 5,90 €. Offerte dès 150 € d'achat.
Expédition sous 24 à 48 h ouvrées pour les articles en stock. Si votre panier contient plusieurs types d'articles (petites pièces, télécommandes, moteurs…), les frais de chaque type s'additionnent ; le montant exact est affiché avant le paiement.
Retours sous 14 jours
Vous disposez de 14 jours à compter de la réception de votre commande pour retourner un produit. Le produit doit être retourné dans son état d'origine, non utilisé et dans son emballage intact. Les frais de retour sont à la charge du client. Si les conditions sont respectées, un remboursement sera effectué dans les plus brefs délais.
Caractéristiques
| Capacité | 220 nF (0,22 µF) |
|---|---|
| Marque | Epcos (TDK) |
| Référence fabricant | Série B32922 |
| Type | Film polypropylène X2 |
| Tension nominale | 305 V AC |
| Température de fonctionnement | -40 à +110 °C |
| Norme | Classe X2 |
Le composant ne suffit pas ?
Si le moteur reste muet après remplacement, la panne vient probablement d'un autre composant de la carte électronique ou du bobinage. Deux solutions plus économiques qu'un moteur neuf :
Sur devis · Diagnostic inclus
Jusqu'à 50 % d'économie
Questions fréquentes
Tout ce qu'il faut savoir sur ce produit avant de commander.
Envoyez-nous une photo de votre condensateur d'origine ou de la carte électronique : nous confirmons la bonne référence.
Nous écrire
Où se trouve le 220 nF sur la carte ?
C'est un bloc bleu de taille moyenne, marqué 224 ou 0,22 et 305 V. Il se situe dans la partie de la carte reliée directement au secteur.
Ses pattes sont espacées de 15 mm, pour un boîtier de 18 mm de long. Sur les cartes RG, il voisine le gros condensateur d'alimentation et le chimique 470 µF.
Comparez ces cotes avec votre pièce d'origine avant de commander. Un pas différent indique une autre valeur ou une autre génération de carte.
Quels signes évoquent sa panne ?
Le volet avance par petits bonds ou s'arrête en cours de course, sans raison apparente. Ce cas est régulièrement constaté sur les cartes RG des moteurs Bubendorff.
Le 470 µF ou le gros condensateur bleu d'alimentation donnent un tableau très proche. Contrôlez donc tout l'étage d'alimentation avant de conclure.
Un volet qui bourdonne sans bouger relève d'une autre panne. Pensez alors au condensateur du moteur à fils JST, qui se remplace sans soudure.
220 nF et 0,22 µF, est-ce la même valeur ?
Oui, un microfarad vaut mille nanofarads, donc 220 nF et 0,22 µF désignent exactement la même capacité. Les fabricants utilisent l'une ou l'autre écriture selon leurs habitudes.
Le code 224 imprimé sur le boîtier se lit 22 suivi de quatre zéros. L'unité de ce code est le picofarad, soit 220 000 pF ou 220 nF.
Valeur et tension doivent correspondre à la pièce d'origine. Vérifiez aussi le pas des pattes, ici de 15 mm, pour garantir une implantation propre.
305 V suffisent-ils sur le réseau 230 V ?
Oui, les condensateurs X2 sont conçus pour être branchés en permanence sur le secteur. Leur tension nominale intègre déjà une marge par rapport aux 230 V du réseau.
Ils sont testés contre les surtensions du réseau, jusqu'à 2,5 kV pour la classe X2. C'est tout le principe de cette catégorie de condensateurs de sécurité.
Ne descendez jamais sous 275 V AC pour ce type de remplacement. Ce modèle Epcos offre 305 V AC, comme la pièce montée d'origine.
Peut-on le tester sans le dessouder ?
Pas de façon fiable, car les composants voisins faussent la lecture du capacimètre. La mesure obtenue sur la carte ne reflète pas la valeur réelle du condensateur.
Dessoudez au moins une patte avant de mesurer, en chauffant brièvement pour préserver la pastille. Le résultat devient alors exploitable et comparable à la valeur nominale.
Sous 176 nF, le condensateur sort de sa tolérance de 20 %. Remplacez-le, et profitez-en pour contrôler le 470 µF voisin.
