Genouillère volet roulant Ø12-Ø12 Blanc ZF-F781E
Genouillère volet roulant Ø12-Ø12 Blanc ZF-F781E
- Expédié aujourd'hui
- En transit Colissimo suivi
- Chez vous vendredi 14 au lundi 17 août
La genouillère Zurflüh-Feller F781E, ou joint de cardan, articule la liaison entre la manivelle et la sortie de caisson de votre volet roulant manuel.
- Ø 12 mm des deux côtés : raccorde deux tiges rondes au diamètre le plus répandu.
- Rotation fluide en biais : manœuvre possible même avec une manivelle déportée.

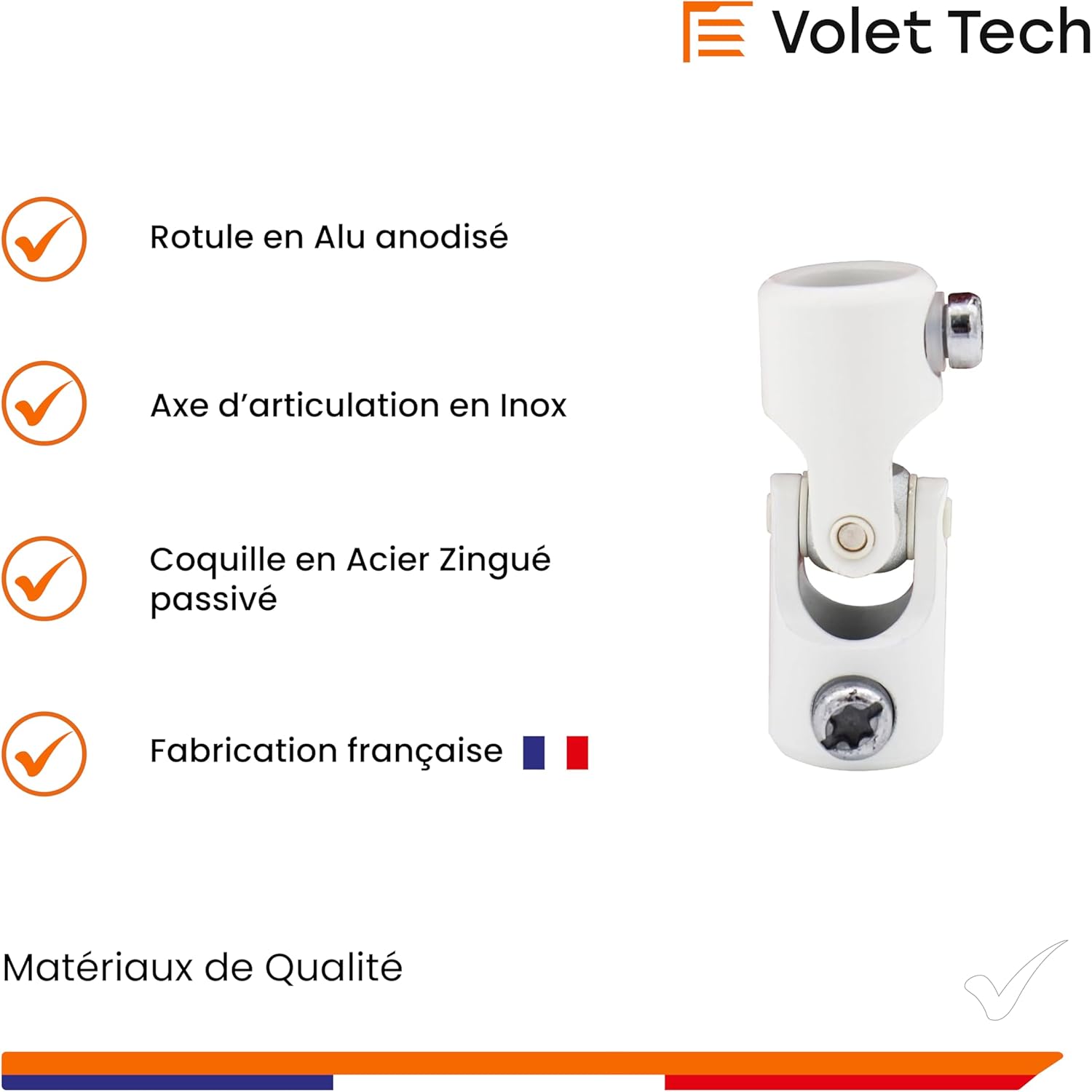

- Acier zingué, aluminium et inox : construction prévue pour un usage quotidien.
- Fabriquée en France : pièce d'origine Zurflüh-Feller, vis de fixation fournies.
Mesurez vos deux tiges avant de commander. Ce modèle raccorde du 12 mm au 12 mm : les diamètres 12, 13 et 15 mm se ressemblent beaucoup à l'œil, prenez le pied à coulisse. Si les deux côtés diffèrent, contactez-nous avec vos mesures.
Caractéristiques
Caractéristiques
Livraison et retours
Livraison et retours
À Domicile en Lettre Suivie : 3 à 5 jours ouvrés à 3,90 €.
À Domicile en Colissimo : 2 à 3 jours ouvrés, Gratuit à partir de 150 € d'achat, sinon 5,90 €.
Retours sous 14 jours
Vous disposez de 14 jours à compter de la réception de votre commande pour retourner un produit. Le produit doit être retourné dans son état d'origine, non utilisé et dans son emballage intact. Les frais de retour sont à la charge du client. Si les conditions sont respectées, un remboursement sera effectué dans les plus brefs délais.

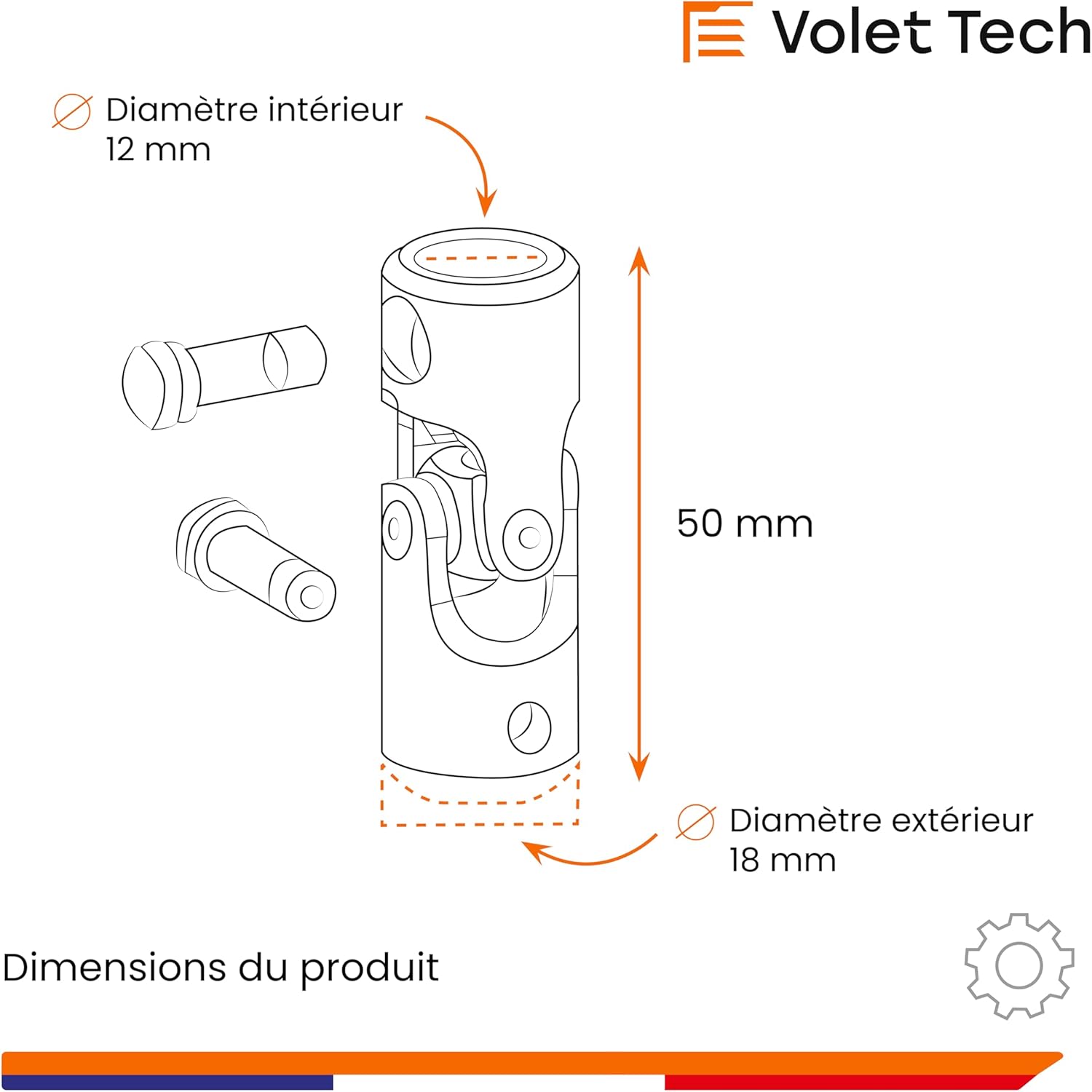

Caractéristiques techniques
| Diamètre côté manivelle | Ø 12 mm |
|---|---|
| Diamètre côté caisson | Ø 12 mm |
| Fonction | Joint de cardan articulé, renvoi d'angle |
| Fixation | Par vis, fournies |
| Matière | Acier zingué, aluminium et inox |
| Couleur | Blanc |
| Montage | Entre la manivelle et la sortie de caisson |
| Usage | Volet roulant manuel, guide déporté |
| Marque | Zurflüh-Feller |
| Référence fabricant | F781E |
| Manivelles compatibles |
Ce modèle raccorde deux tiges de 12 mm. Mesurez les deux côtés au pied à coulisse avant de commander. |
Questions fréquentes
Rôle, diamètres et montage : l'essentiel avant de commander.
Envoyez-nous une photo de votre installation avec la mesure des deux tiges prise au pied à coulisse : nous confirmons la pièce adaptée.
Nous écrire
À quoi sert une genouillère sur un volet roulant ?
C'est un joint articulé, du même principe qu'un cardan de transmission. Il relie deux tiges qui ne sont pas dans le même axe tout en transmettant la rotation.

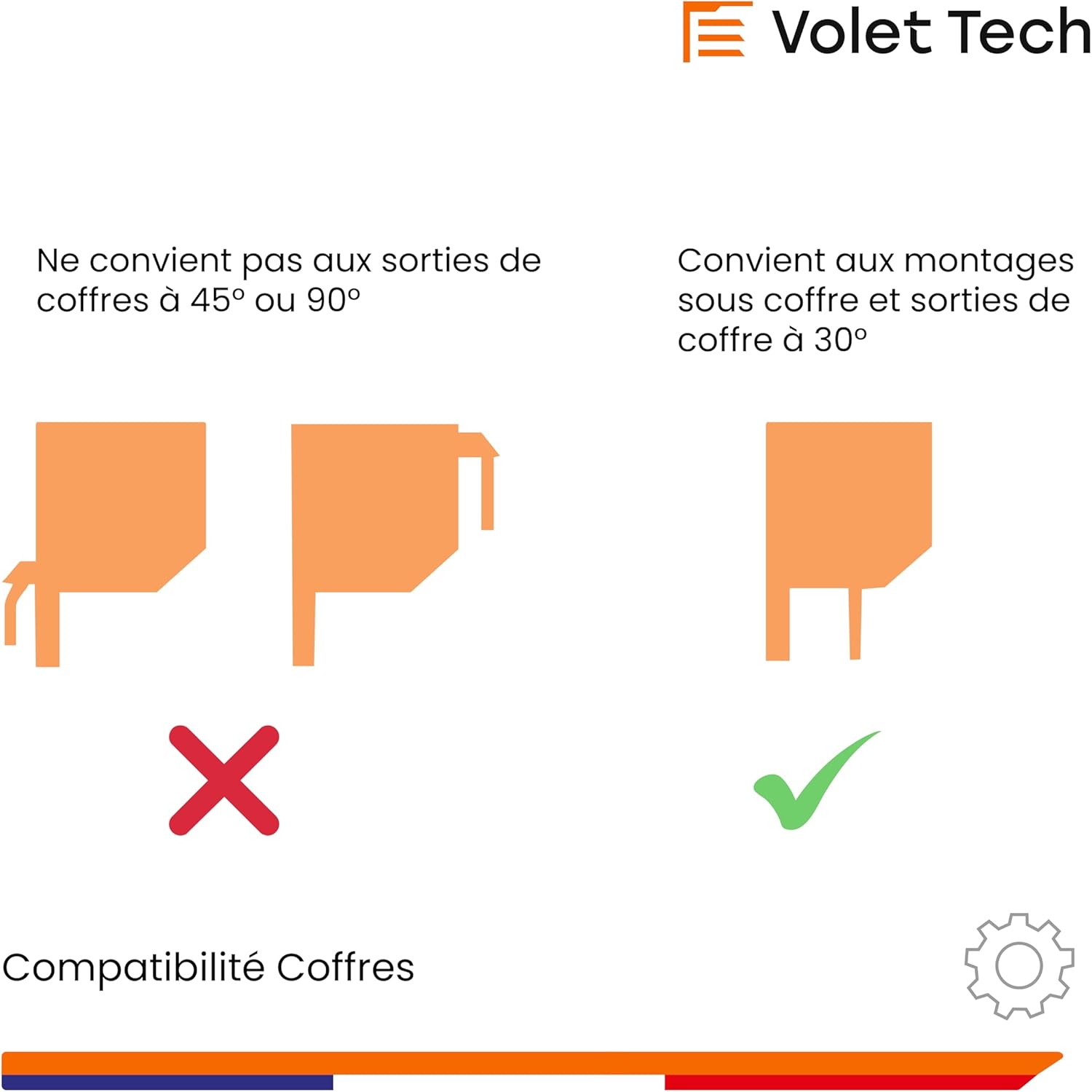

Sur un volet roulant, il se place entre la manivelle et la sortie de caisson, ce qui permet de manœuvrer en biais sans forcer sur le mécanisme.
Il est indispensable dès que la manivelle est déportée, par exemple lorsqu'un tableau de fenêtre ou un habillage empêche une pose dans l'axe.
Comment savoir si ma genouillère est à changer ?
Le symptôme le plus courant est un jeu à la manœuvre : la manivelle tourne de quelques degrés dans le vide avant que le volet ne bouge.
Vient ensuite l'accrochage, un point dur qui revient à chaque tour, puis la rupture pure et simple, la manivelle tournant alors sans aucun effet.
C'est une pièce d'usure normale, sollicitée à chaque ouverture. Son remplacement évite de forcer sur le treuil, bien plus coûteux à changer.
Comment vérifier que le diamètre de 12 mm convient ?
Mesurez au pied à coulisse les deux tiges que la genouillère doit relier, côté manivelle et côté sortie de caisson.
Ce modèle raccorde deux tiges de 12 mm. Les diamètres 12, 13 et 15 mm se ressemblent beaucoup à l'œil et ne sont pas interchangeables.
Si les deux côtés n'ont pas le même diamètre, il vous faut une genouillère mixte : contactez-nous avec vos deux mesures.
Le montage demande-t-il un outil particulier ?
Un simple tournevis suffit. Les vis de fixation sont fournies avec la pièce, rien d'autre n'est à prévoir.
Dégagez l'ancienne genouillère des deux tiges, présentez la nouvelle dans le même sens, puis serrez les vis sans forcer.
Vérifiez ensuite que l'articulation joue librement : c'est ce débattement qui absorbe le déport entre la manivelle et la sortie.
Convient-elle à une autre marque que Zurflüh-Feller ?
Oui. Une genouillère se choisit sur le diamètre des tiges qu'elle relie, pas sur la marque du volet ou du coffre.
Le 12 mm est le diamètre le plus répandu du marché, toutes marques confondues, ce qui rend cette référence très polyvalente.
Vérifiez simplement que vos tiges sont bien rondes : une section carrée ou hexagonale demande une pièce différente.
