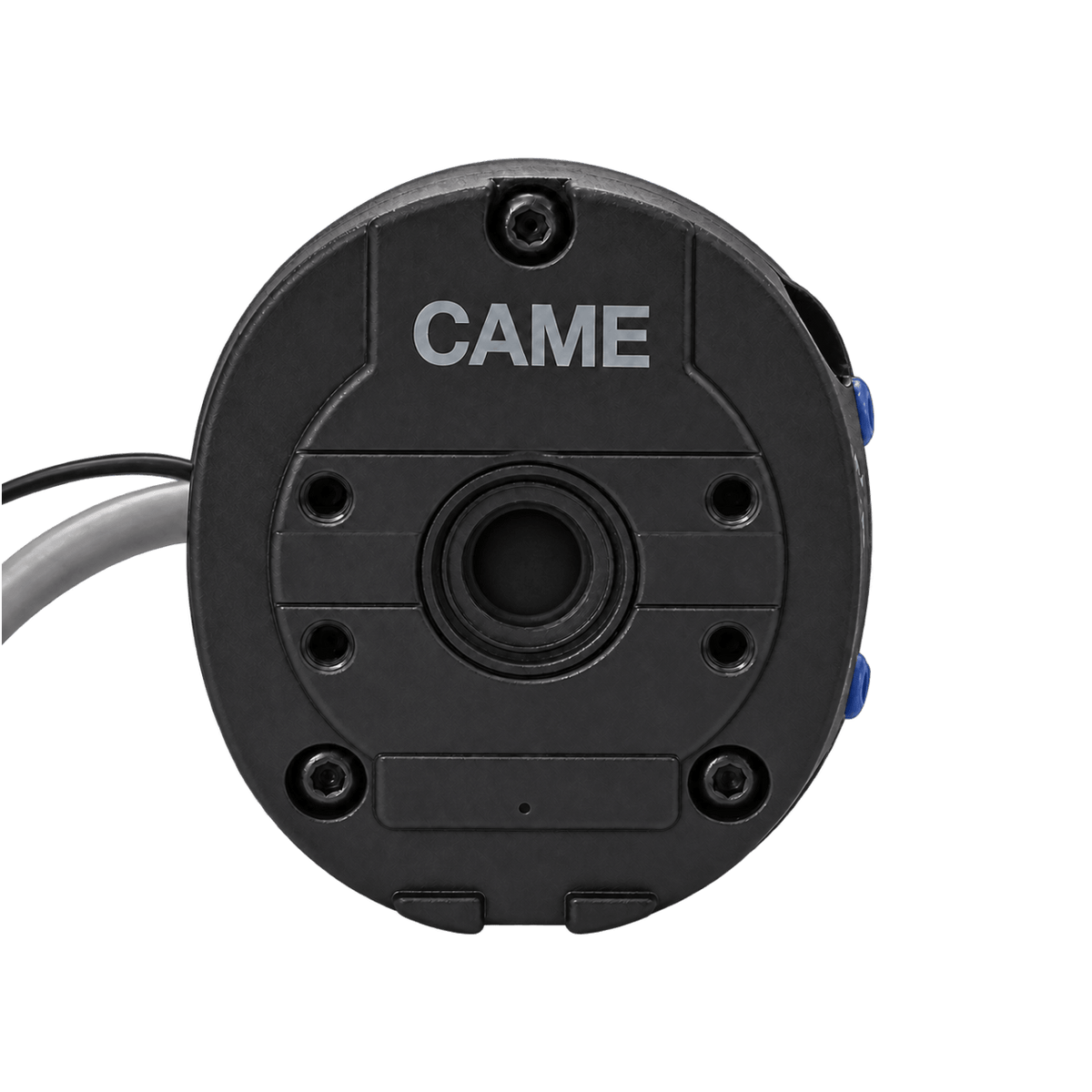

Moteur filaire Came Mondrian M5 30 Nm manœuvre de secours Y5030A151MOM
Moteur filaire Came Mondrian M5 30 Nm manœuvre de secours Y5030A151MOM
- Commandée chez Came
- Reçue sous 1 semaine
- Chez vous mercredi 28 octobre au jeudi 5 novembre
Le moteur filaire Came Mondrian M5 30 Nm motorise une baie jusqu'à 55 kg tout en gardant une ouverture manuelle de secours par manivelle en cas de coupure secteur.
- 55 kg de tablier : baies vitrées et volets aluminium extrudé.
- Secours manuel : tringle de manœuvre en cas de coupure secteur.
- Réducteur 1:24 : 15 tr/min pour une manœuvre régulière.
- 586 mm de long : corps Ø45 pour tube de 50 mm minimum.
Accessoires de secours à prévoir. Ajoutez l'œillet avec tige et la manivelle, les fixations MOM 5, la bague de votre tube et l'inverseur filaire.
Paiement 100 % sécurisé
Conseils & compatibilité
Expédition sous 24 h
Caractéristiques
Caractéristiques
Livraison et retours
Livraison et retours
À domicile en Colissimo : 2 à 3 jours ouvrés, 14,90 €. Offerte dès 500 € d'achat.
Expédition sous 24 à 48 h ouvrées pour les articles en stock. Si votre panier contient plusieurs types d'articles (petites pièces, télécommandes, moteurs…), les frais de chaque type s'additionnent ; le montant exact est affiché avant le paiement.
Retours sous 14 jours
Vous disposez de 14 jours à compter de la réception de votre commande pour retourner un produit. Le produit doit être retourné dans son état d'origine, non utilisé et dans son emballage intact. Les frais de retour sont à la charge du client. Si les conditions sont respectées, un remboursement sera effectué dans les plus brefs délais.
Caractéristiques techniques
| Couple | 30 Nm |
|---|---|
| Capacité de levage | Environ 55 kg de tablier |
| Marque | Came |
| Référence fabricant | 001Y5030A151MOM |
| Technologie | Filaire, avec manœuvre de secours |
| Diamètre du moteur | 45 mm, série 5 |
| Vitesse de rotation | 15 tr/min |
| Raccordement | Câble 4 fils |
| Réglage des fins de course | Mécaniques, réglage par vis, 23 tours |
| Température de fonctionnement | IP44, fonctionnement continu 4 min |
| Garantie | 2 ans constructeur |
| Tubes compatibles |
|
Questions fréquentes
Tout ce qu'il faut savoir sur cette motorisation avant de commander.
Envoyez-nous l'étiquette de votre ancien moteur, les dimensions de votre tablier et le type de tube : nous confirmons le couple et le modèle adaptés.
Nous écrire
Pourquoi choisir une manœuvre de secours sur une baie vitrée ?
La baie est souvent l'accès principal au jardin ou à la terrasse. Sans manœuvre de secours, une coupure de courant volet fermé bloque cette sortie.
Avec le Mondrian M5, une manivelle suffit pour lever le tablier de 55 kg maximum. La démultiplication du moteur rend l'effort supportable.
C'est aussi une garantie de pouvoir aérer ou sortir pendant une panne prolongée. Le confort de la motorisation est conservé le reste du temps.
Combien de tours de manivelle faut-il pour ouvrir le volet ?
Le nombre dépend du rapport de renvoi de la tringle et de la hauteur du volet. Le moteur lui-même offre 23 tours de tube au maximum entre les deux butées.
Sur une baie, l'ouverture complète à la main prend quelques minutes. C'est normal pour un tablier lourd entraîné par un réducteur.
On peut se contenter d'une ouverture partielle suffisante pour passer. La manœuvre à la main reste un dépannage, pas un usage quotidien.
Quel poids de baie ce M5 de 30 Nm peut-il gérer ?
Came conseille le 30 Nm pour 35 à 55 kg sur 1,5 m de haut, et pour 30 à 45 kg jusqu'à 2,5 m. Les baies en aluminium extrudé et les volets bois entrent souvent dans cette plage.
Une baie de 2,00 m sur 2,10 m en aluminium extrudé pèse environ 41 kg en comptant la partie enroulée. Le M5 de 30 Nm la manœuvre en restant dans les préconisations.
Si le calcul dépasse 45 kg sur grande hauteur, le M5 de 40 Nm est plus sûr. Son encombrement reste de 586 mm.
Quelles plaques de fixation commander avec le M5 ?
Came propose deux fixations spécifiques aux MOM 5 : une plaque multitrou et une plaque avec cheville. Le choix dépend de la joue du coffre et de la place disponible pour la tringle.
L'insert de sécurité Q10 pour MOM 5 vient verrouiller la tête dans la plaque. Il empêche le moteur de se déboîter sous l'effort.
Positionnez la plaque en tenant compte du passage de la tringle vers l'intérieur. La sortie de manœuvre doit être alignée avec le trou de la façade.
Comment raccorder le Mondrian M5 filaire ?
Le moteur se branche comme un filaire classique avec quatre fils : neutre, terre et une phase par sens de rotation. Les phases rejoignent un inverseur mural.
La manœuvre de secours n'a aucune incidence sur le câblage électrique. Elle est purement mécanique.
Coupez le disjoncteur avant toute intervention et testez le sens de marche avant de régler les butées. Inversez les phases si nécessaire.
