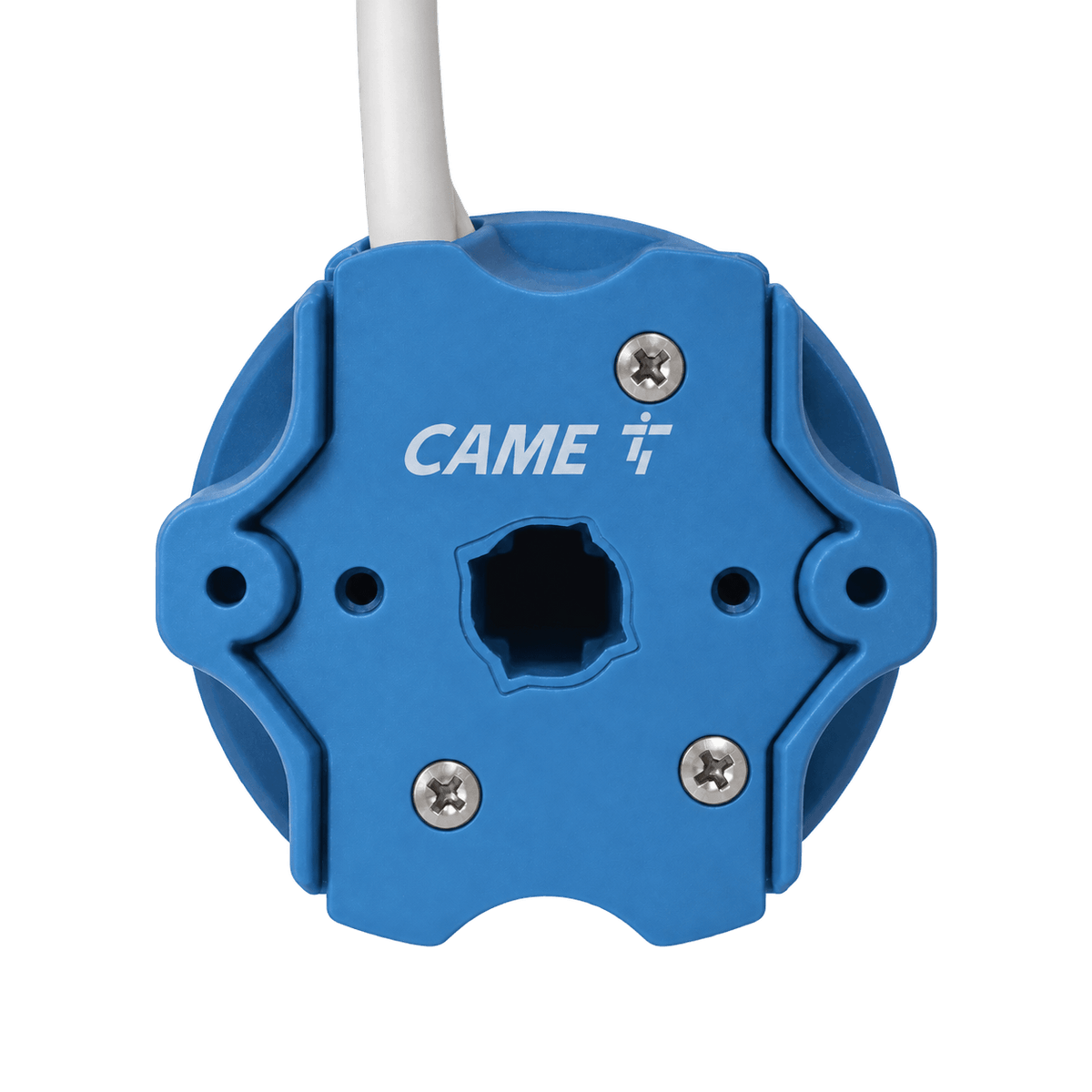

Moteur filaire Came MOS 5 tête étoile 10 Nm volet roulant 809Y5-0111
Moteur filaire Came MOS 5 tête étoile 10 Nm volet roulant 809Y5-0111
- Commandée chez Came
- Reçue sous 1 semaine
- Chez vous mercredi 28 octobre au jeudi 5 novembre
Le moteur filaire Came MOS 5 10 Nm est un moteur Ø45 à tête étoile qui remplace simplement un ancien moteur filaire de petit volet roulant, jusqu'à 18 kg.
- Tête étoile : compatible avec la plupart des supports en place.
- Commande par inverseur : câble 4 fils de 2,5 m fourni.
- Fins de course mécaniques : réglage par vis, jusqu'à 22 tours.
- 18 kg soulevés : à 15 tr/min, pour une fenêtre en PVC.
Moteur seul. L'inverseur, la bague adaptée à votre tube et le support tête étoile ne sont pas inclus. Vérifiez le profil de votre tube avant de commander.
Paiement 100 % sécurisé
Conseils & compatibilité
Expédition sous 24 h
Caractéristiques
Caractéristiques
Livraison et retours
Livraison et retours
À domicile en Colissimo : 2 à 3 jours ouvrés, 14,90 €. Offerte dès 500 € d'achat.
Expédition sous 24 à 48 h ouvrées pour les articles en stock. Si votre panier contient plusieurs types d'articles (petites pièces, télécommandes, moteurs…), les frais de chaque type s'additionnent ; le montant exact est affiché avant le paiement.
Retours sous 14 jours
Vous disposez de 14 jours à compter de la réception de votre commande pour retourner un produit. Le produit doit être retourné dans son état d'origine, non utilisé et dans son emballage intact. Les frais de retour sont à la charge du client. Si les conditions sont respectées, un remboursement sera effectué dans les plus brefs délais.
Caractéristiques techniques
| Couple | 10 Nm |
|---|---|
| Capacité de levage | Environ 18 kg de tablier |
| Marque | Came |
| Référence fabricant | 809Y5-0111 |
| Technologie | Filaire 230 V, commande par inverseur |
| Diamètre du moteur | 45 mm, série 5, tête étoile |
| Vitesse de rotation | 15 tr/min |
| Raccordement | Câble 4 fils de 2,5 m (4 x 0,75 mm²) |
| Réglage des fins de course | Mécaniques, 22 tours maximum |
| Température de fonctionnement | IP44 |
| Garantie | 2 ans constructeur |
| Référence d'origine remplacée | Came MOS 5 10/15 809Y5-0110 (version précédente) |
| Tubes compatibles |
|
Questions fréquentes
Tout ce qu'il faut savoir sur cette motorisation avant de commander.
Envoyez-nous l'étiquette de votre ancien moteur, les dimensions de votre tablier et le type de tube : nous confirmons le couple et le modèle adaptés.
Nous écrire
Le MOS 5 peut-il remplacer un moteur à tête étoile d'une autre marque ?
Oui, c'est sa vocation : Came indique que la majorité des installations existantes utilisent des moteurs à tête étoile, notamment chez Somfy. Le MOS 5 se fixe sur ce type de support.
Il faut toutefois adapter l'entraînement du tube avec une bague Came ou l'adaptateur de sortie d'arbre 809XA-0030. Ce dernier permet de réutiliser la plupart des poulies déjà en place.
Comparez aussi la longueur du moteur, 453 mm en 10 Nm, avec celle de l'ancien. Un moteur plus court se loge sans difficulté dans le tube.
Comment régler les fins de course mécaniques du MOS 5 ?
Deux vis de réglage sur la tête du moteur correspondent chacune à un sens de rotation. On les tourne pour allonger ou raccourcir la course du volet.
Procédez par petites corrections en faisant une manœuvre complète entre chaque réglage. Arrêtez la montée quelques centimètres avant la butée haute.
La course maximale est de 22 tours de tube entre les deux arrêts. Elle suffit pour la plupart des volets de fenêtre et de porte-fenêtre.
Pour quelle taille de volet choisir un MOS 5 de 10 Nm ?
Ce moteur soulève 18 kg, soit environ 3,5 m² de tablier PVC à 5 kg par m². C'est le format d'une fenêtre classique.
Pour un tablier de 1,5 m de haut maximum, Came le conseille entre 5 et 20 kg. Pour une hauteur proche de 2,5 m, mieux vaut rester sous 15 kg.
Pour une porte-fenêtre ou un tablier aluminium, le MOS 5 de 20 Nm est plus adapté. Il garde la même longueur de 453 mm.
Quel inverseur utiliser avec un moteur filaire MOS 5 ?
Il faut un inverseur pour volet roulant, avec montée, descente et arrêt. Le câble 4 fils comprend une phase par sens de rotation, le neutre et la terre.
Chaque moteur doit avoir son propre inverseur, car deux moteurs ne se branchent pas en parallèle sur un même interrupteur. Une commande centralisée demande des relais adaptés.
Si vous remplacez un moteur filaire, l'inverseur existant se réutilise généralement. Vérifiez seulement que ses contacts sont en bon état.
MOS 5 ou Mondrian 5 : quelle différence ?
Les deux sont des moteurs filaires Came Ø45 à fins de course mécaniques. Le MOS 5 se distingue par sa tête étoile.
Cette tête facilite le remplacement d'un moteur existant, puisqu'elle s'adapte aux supports étoile déjà posés. Le Mondrian 5 utilise sa propre tête Came.
Pour une rénovation, le MOS 5 évite souvent de changer le support du coffre. Pour une installation neuve, les deux options se valent.
