Moteur filaire Came MOS 5 tête étoile 40 Nm volet roulant 809Y5-0141
Moteur filaire Came MOS 5 tête étoile 40 Nm volet roulant 809Y5-0141
- Commandée chez Came
- Reçue sous 1 semaine
- Chez vous mercredi 28 octobre au jeudi 5 novembre
Le moteur filaire Came MOS 5 40 Nm lève jusqu'à 74 kg de tablier : il équipe les grands volets aluminium ou bois commandés par interrupteur.
- 74 kg à 15 tr/min : grands volets en aluminium extrudé ou bois.
- Support adapté : à prévoir au-delà de 30 Nm de couple.
- Câble 4 fils : un inverseur par moteur pour la commande.

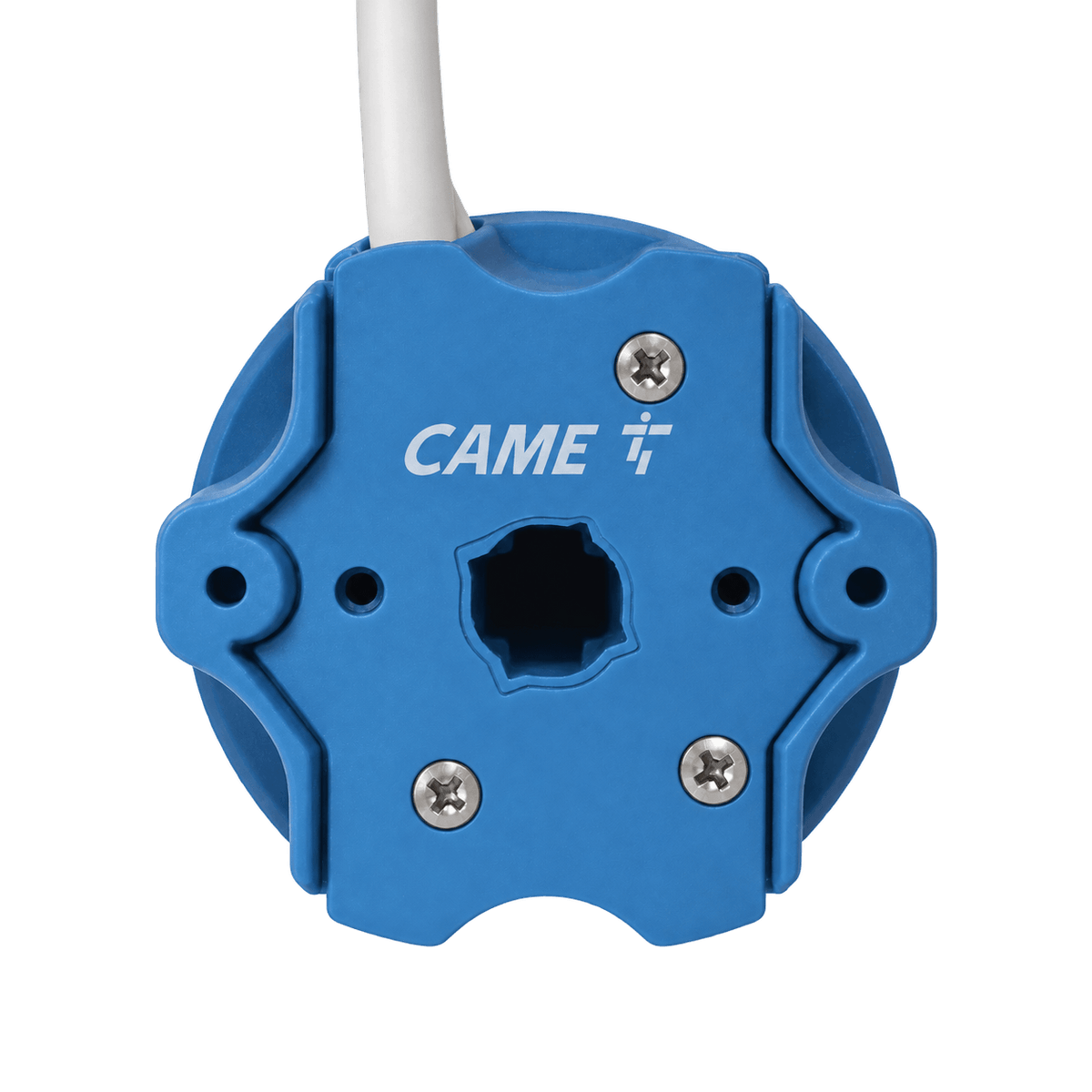

- Réglage mécanique : deux vis de fin de course sur la tête.
Support supérieur à 30 Nm. L'insert de sécurité Q10 tête étoile est limité à 30 Nm : choisissez un support tête étoile prévu pour 40 Nm. Inverseur et bague ne sont pas fournis.
Paiement 100 % sécurisé
Conseils & compatibilité
Expédition sous 24 h
Caractéristiques
Caractéristiques
Livraison et retours
Livraison et retours
À domicile en Colissimo : 2 à 3 jours ouvrés, 14,90 €. Offerte dès 500 € d'achat.
Expédition sous 24 à 48 h ouvrées pour les articles en stock. Si votre panier contient plusieurs types d'articles (petites pièces, télécommandes, moteurs…), les frais de chaque type s'additionnent ; le montant exact est affiché avant le paiement.
Retours sous 14 jours
Vous disposez de 14 jours à compter de la réception de votre commande pour retourner un produit. Le produit doit être retourné dans son état d'origine, non utilisé et dans son emballage intact. Les frais de retour sont à la charge du client. Si les conditions sont respectées, un remboursement sera effectué dans les plus brefs délais.
Caractéristiques techniques
| Couple | 40 Nm |
|---|---|
| Capacité de levage | Environ 74 kg de tablier |
| Marque | Came |
| Référence fabricant | 809Y5-0141 |
| Technologie | Filaire 230 V, commande par inverseur |
| Diamètre du moteur | 45 mm, série 5, tête étoile |
| Vitesse de rotation | 15 tr/min |
| Raccordement | Câble 4 fils de 2,5 m (4 x 0,75 mm²) |
| Réglage des fins de course | Mécaniques, 22 tours maximum |
| Température de fonctionnement | IP44 |
| Garantie | 2 ans constructeur |
| Référence d'origine remplacée | Came MOS 5 40/15 809Y5-0140 (version précédente) |
| Tubes compatibles |
|
Questions fréquentes
Tout ce qu'il faut savoir sur cette motorisation avant de commander.
Envoyez-nous l'étiquette de votre ancien moteur, les dimensions de votre tablier et le type de tube : nous confirmons le couple et le modèle adaptés.
Nous écrire
Quel support utiliser avec un MOS 5 de 40 Nm ?
L'insert de sécurité Q10 tête étoile proposé par Came est limité à 30 Nm. Il ne convient donc pas à ce moteur.
Utilisez un support tête étoile annoncé pour au moins 40 Nm, fixé solidement dans le coffre. Un support existant peut être conservé s'il est prévu pour ce couple.
Contrôlez l'état des vis et du flasque, car un tablier de 70 kg exerce un effort important. Un support fatigué se change avec le moteur.
Que contient le kit d'adaptateurs universels série 5 ?
Came propose un kit d'adaptateurs universels pour sa série 5, référence 001U-Y0040, présenté avec le MOS 5. Il regroupe plusieurs adaptations pour s'ajuster aux installations existantes.
Ce kit est utile quand le profil du tube n'est pas identifié avec certitude avant l'intervention. Il évite une seconde commande de bague.
Si votre tube est déjà connu, une bague unique adaptée revient moins cher. Envoyez-nous ses dimensions pour la référence exacte.
Pour quels volets choisir un MOS 5 de 40 Nm ?
Came conseille le 40 Nm de 55 à 70 kg de tablier pour 1,5 m de haut. Pour une hauteur proche de 2,5 m, la plage va de 45 à 60 kg.
Un volet bois de 5 m² pèse environ 60 kg, un tablier acier de même taille environ 55 kg. Ces volets demandent ce niveau de couple.
Pour un volet PVC, ce couple est surdimensionné. Il sollicite inutilement les attaches lors des arrêts.
Peut-on commander plusieurs moteurs MOS 5 avec un seul interrupteur ?
Non, deux moteurs filaires ne doivent pas être branchés en parallèle sur un même inverseur. Les fins de course de l'un renverraient du courant dans l'autre.
Pour une commande générale, il faut des relais ou un boîtier de centralisation adapté aux moteurs de volet roulant. Chaque moteur garde alors son inverseur local.
Une autre solution consiste à passer en radio, où la commande de groupe se fait par émetteur. Le MOSR 5 offre cette possibilité sans câblage supplémentaire.
Que faire si le moteur s'arrête avant la fin de course ?
Vérifiez d'abord le réglage des vis de fin de course, qui a pu être fait trop court. Une petite correction suffit souvent.
Contrôlez ensuite les coulisses et le tablier, car un frottement important fait forcer le moteur. Un tablier lourd qui accroche finit par déclencher la protection du moteur.
Après plusieurs manœuvres d'affilée, laissez refroidir le moteur quelques minutes. S'il ne repart pas, contactez-nous avec la référence et les symptômes.
