Moteur radio Came MOSR 5 tête étoile 20 Nm volet roulant 809Y5-0170
Moteur radio Came MOSR 5 tête étoile 20 Nm volet roulant 809Y5-0170
- Commandée chez Came
- Reçue sous 1 semaine
- Chez vous mercredi 28 octobre au jeudi 5 novembre
Le moteur radio Came MOSR 5 20 Nm est la version radio du moteur de remplacement Came à tête étoile, pour les portes-fenêtres et baies jusqu'à 36 kg.
- 36 kg soulevés : porte-fenêtre ou baie moyenne, à 15 tr/min.
- Course de 32 tours : convient aussi aux volets de grande hauteur.
- Inverseur supprimé : alimentation 3 fils et commande par émetteur.

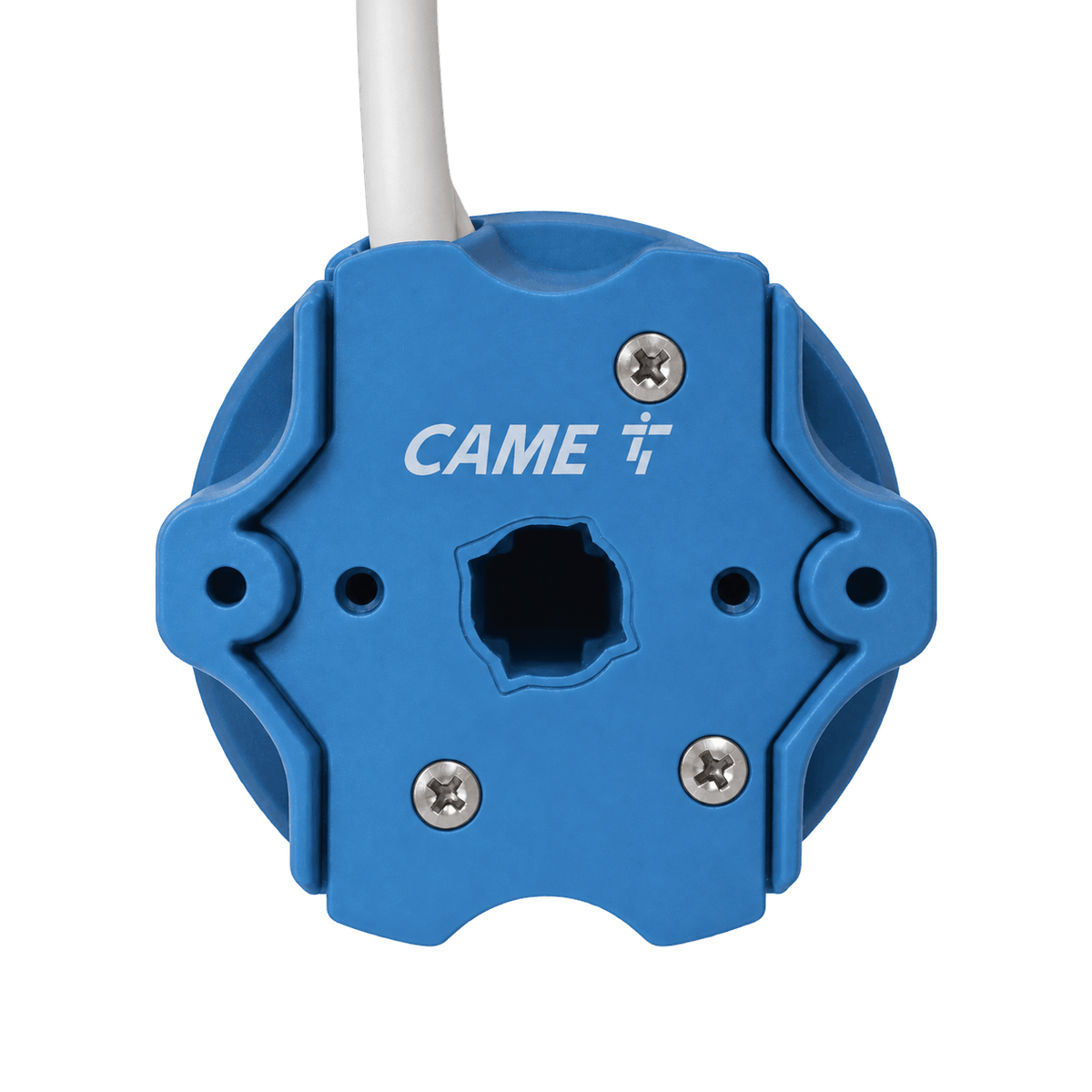

- Tête étoile : reprise des supports existants le plus souvent.
Télécommande non fournie. Prévoyez un émetteur Came 433,92 MHz, la bague correspondant à votre tube et le support tête étoile. Came propose aussi un kit de remplacement complet.
Paiement 100 % sécurisé
Conseils & compatibilité
Expédition sous 24 h
Caractéristiques
Caractéristiques
Livraison et retours
Livraison et retours
À domicile en Colissimo : 2 à 3 jours ouvrés, 14,90 €. Offerte dès 500 € d'achat.
Expédition sous 24 à 48 h ouvrées pour les articles en stock. Si votre panier contient plusieurs types d'articles (petites pièces, télécommandes, moteurs…), les frais de chaque type s'additionnent ; le montant exact est affiché avant le paiement.
Retours sous 14 jours
Vous disposez de 14 jours à compter de la réception de votre commande pour retourner un produit. Le produit doit être retourné dans son état d'origine, non utilisé et dans son emballage intact. Les frais de retour sont à la charge du client. Si les conditions sont respectées, un remboursement sera effectué dans les plus brefs délais.
Caractéristiques techniques
| Couple | 20 Nm |
|---|---|
| Capacité de levage | Environ 36 kg de tablier |
| Marque | Came |
| Référence fabricant | 809Y5-0170 |
| Technologie | Radio 433,92 MHz, récepteur intégré |
| Fréquence radio | 433,92 MHz, émetteurs Came série KLT |
| Diamètre du moteur | 45 mm, série 5, tête étoile |
| Vitesse de rotation | 15 tr/min |
| Raccordement | Câble 3 fils de 2,5 m (3 x 0,75 mm²) |
| Réglage des fins de course | Mécaniques, 32 tours maximum |
| Température de fonctionnement | IP44 |
| Garantie | 2 ans constructeur |
| Tubes compatibles |
|
Questions fréquentes
Tout ce qu'il faut savoir sur cette motorisation avant de commander.
Envoyez-nous l'étiquette de votre ancien moteur, les dimensions de votre tablier et le type de tube : nous confirmons le couple et le modèle adaptés.
Nous écrire
Que contient le kit de remplacement radio MOS5 de Came ?
Came propose un kit radio sous la référence 8K09Y5-006, construit autour d'un MOS R5 tête étoile de 20 Nm. Il inclut un émetteur portatif Elvis 1 canal.
On y trouve aussi les supports tête étoile, l'adaptateur de sortie d'arbre, trois attaches et des adaptateurs pour octogonal 60, ZF54, ZF64 et Deprat 53. Came le destine au remplacement d'un moteur existant toute marque.
Le moteur seul suffit si vous avez déjà l'émetteur et les pièces de fixation. Nous pouvons vous aider à choisir la formule la plus économique.
Que signifient les 32 tours de fin de course ?
C'est le nombre maximal de tours de tube entre la position haute et la position basse. Il détermine la hauteur de volet que le moteur peut gérer.
Le MOSR 5 offre 32 tours, contre 22 tours pour la version filaire MOS 5. Il convient ainsi mieux aux volets très hauts.
Sur une porte-fenêtre classique, cette réserve n'est généralement pas atteinte. Elle apporte surtout une marge sur les baies de grande hauteur.
Comment raccorder un MOSR 5 à la place d'un moteur filaire ?
Le MOSR 5 se raccorde avec trois fils : neutre, phase et terre. La phase doit être permanente, sans passer par l'ancien inverseur.
Dans la boîte de dérivation, on relie donc la phase du moteur directement à l'alimentation. L'inverseur mural est retiré ou remplacé par un émetteur mural radio.
Coupez le circuit avant toute intervention et respectez le repérage des fils. En cas de doute, confiez ce raccordement à un électricien.
Comment créer une commande générale pour plusieurs volets MOSR 5 ?
Mémorisez un même bouton d'émetteur sur chacun des moteurs à regrouper. Ce bouton pilote alors tous les volets en même temps.
Les autres boutons gardent une commande individuelle par pièce. Un émetteur Came 15 canaux permet d'organiser toute la maison.
Cette centralisation ne demande aucun câble entre les moteurs. Elle se modifie à tout moment depuis les émetteurs.
MOSR 5 en 20 ou 30 Nm : comment trancher ?
Le 20 Nm lève 36 kg, le 30 Nm 55 kg, tous deux à 15 tr/min. Calculez la surface du tablier et multipliez-la par son poids au m².
Comptez 5 kg par m² en PVC, 9 kg en aluminium extrudé et 12 kg en bois. Pour 1,5 m de haut, Came conseille le 20 Nm de 20 à 35 kg.
Le 30 Nm mesure 623 mm, soit 30 mm de plus que le 20 Nm. Vérifiez la profondeur de votre tube avant de monter en puissance.
