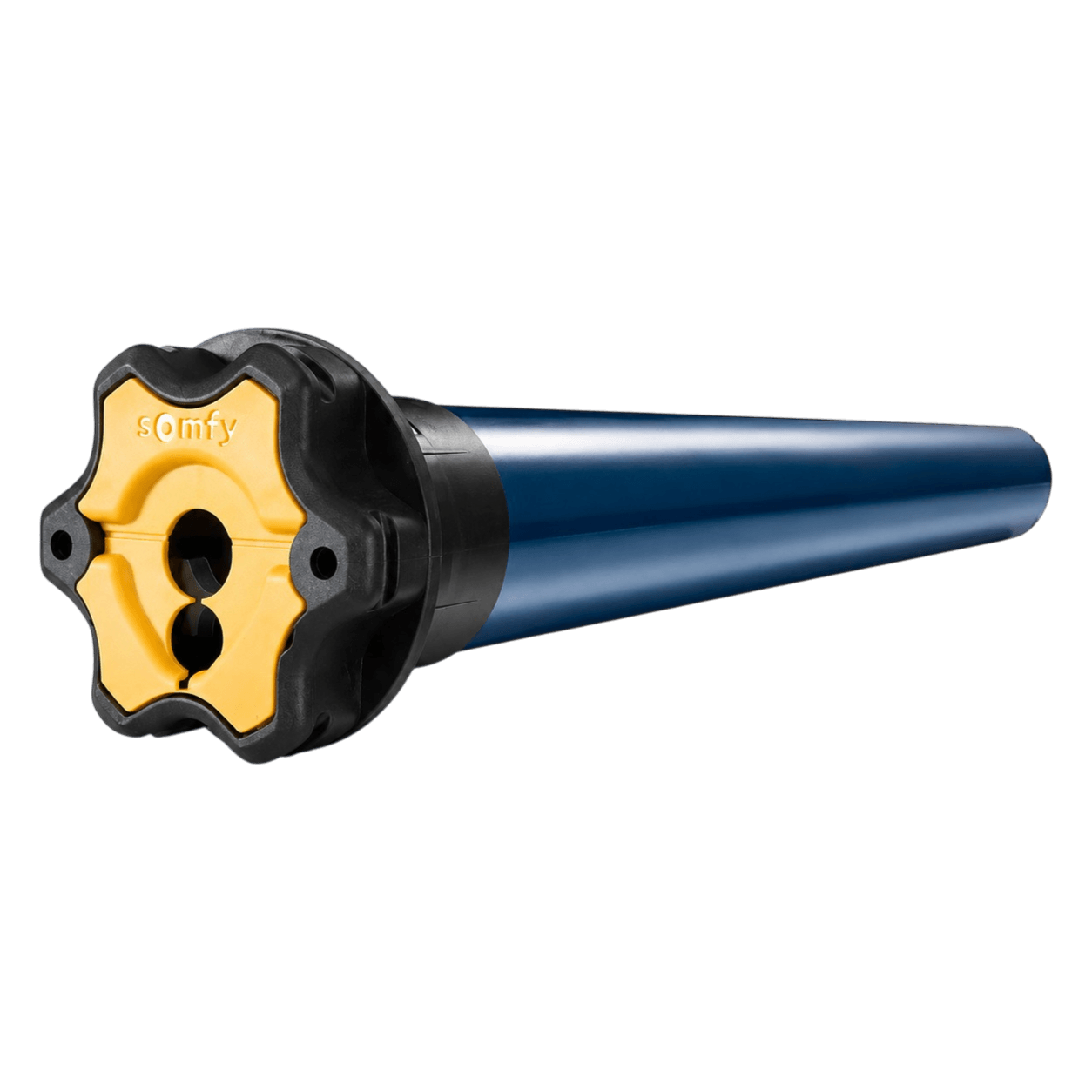

Moteur Somfy Ilmo 50 WT 30/17 Filaire 30 Nm pour Volet Roulant

Ce moteur de 30 Nm soulève un tablier d'environ 60 kg, ce qui correspond aux grandes baies de 2,50 à 3,00 m de large, y compris en aluminium.

Pour vérifier, mesurez la largeur et la hauteur de votre tablier, ajoutez 20 cm à la hauteur pour la partie enroulée dans le coffre, puis comptez 4 kg par m² en PVC ou 4,5 kg par m² en aluminium.

Le tube doit être dimensionné en conséquence : un axe trop fin fléchit sous la charge et fait travailler le moteur en surcharge permanente.

Non, et c'est tout l'intérêt de la gamme Ilmo. Le moteur apprend seul ses positions haute et basse dès les premières manoeuvres, sans intervention de votre part sur la tête.

En contrepartie, l'installation exige des butées sur la lame finale et des verrous rigides reliant le tablier à l'axe. Le moteur repère ses arrêts en détectant l'effort qu'il rencontre.

Sur un tablier de cette masse, l'électronique compense ensuite d'elle-même l'allongement des lames au fil des années, là où un moteur mécanique demanderait une reprise de réglage.

Oui dans la plupart des cas. Sa tête étoile à six orientations reprend généralement le support déjà en place, ce qui vous évite de repercer le coffre lors du remplacement.

Vérifiez impérativement la place disponible : avec 655 mm, ce modèle est le plus long de la gamme. Mesurez l'espace intérieur du coffre avant de commander.

Contrôlez également la présence de butées et de verrous rigides. Un ancien moteur à cage mécanique pouvait s'en passer, ce qui n'est pas le cas de l'Ilmo.

Le moteur est livré avec un câble VVF de 3 m à 4 conducteurs : marron et noir pour les deux sens de rotation, bleu pour le neutre, vert et jaune pour la terre.

Aucun condensateur externe n'est à prévoir, il est intégré au moteur. Le raccordement se fait sur un inverseur ou un interrupteur filaire qui alimente l'une ou l'autre phase.

Compte tenu de la puissance absorbée de 240 W, veillez à ce que la ligne d'alimentation et la protection du tableau électrique soient correctement dimensionnées.

Ce moteur de la série 50 ne se monte jamais nu dans le tube : il faut un jeu de bagues composé d'une roue, qui entraîne l'axe, et d'une couronne, qui centre le corps du moteur.

Sur cette puissance, comptez au minimum un ZF64 ou un octogonal 60. Un tube sous-dimensionné se déforme durablement sous le poids du tablier dès les premières semaines.

Les bagues ne sont pas incluses et se commandent séparément. Pour identifier votre tube, mesurez la cote entre deux faces opposées s'il est octogonal.
