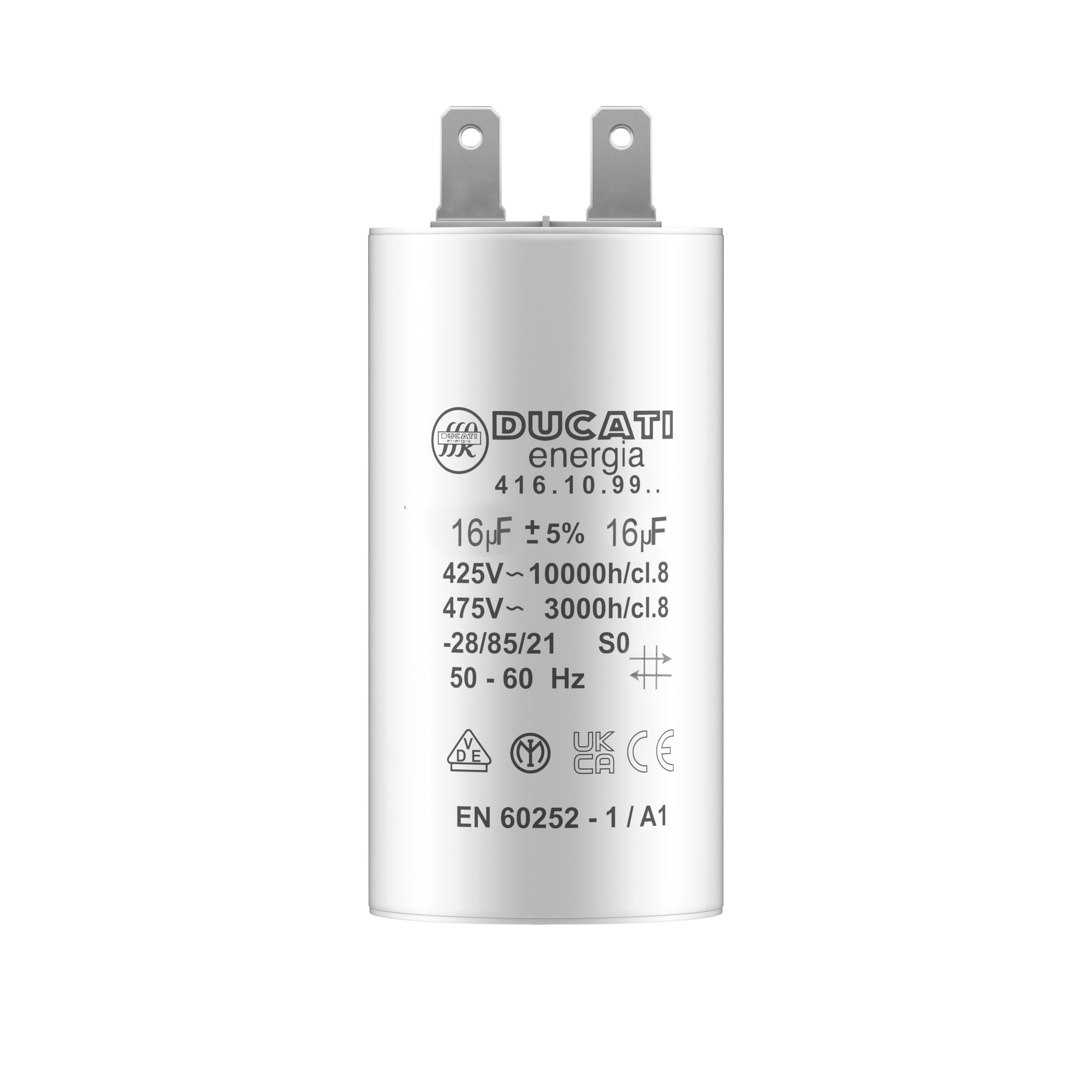

Condensateur 16 µF Moteur Volet Roulant Somfy 85 Nm, réf 203632B
Condensateur 16 µF Moteur Volet Roulant Somfy 85 Nm, réf 203632B
En stock, expédié aujourd'hui
Le condensateur 16 µF (référence d'origine 203632B) est adapté aux moteurs tubulaires de volets roulants, portes de garage enroulables et rideaux métalliques à fort couple de 85 Nm, comme le Somfy LT60 85/17 (Jupiter) ou le Simu T6. Compatible avec les motorisations Somfy ou Simu, il garantit un fonctionnement sûr et stable. Il répond aux exigences de classe B – 425V et offre une durabilité d'environ 10 000 heures.
Sa version avec bornes plates 2,8 mm permet un remplacement direct sur la plupart des moteurs du marché, assurant une remise en état efficace des performances initiales.
Impossible de charger la disponibilité du ramassage
Caractéristiques
Caractéristiques
Livraison et retours
Livraison et retours
À Domicile en Lettre Suivie : 3 à 5 jours ouvrés à 3,90 €.
À Domicile en Colissimo : 2 à 3 jours ouvrés, Gratuit à partir de 150 € d'achat, sinon 5,90 €.
Retours sous 14 jours
Vous disposez de 14 jours à compter de la réception de votre commande pour retourner un produit. Le produit doit être retourné dans son état d'origine, non utilisé et dans son emballage intact. Les frais de retour sont à la charge du client. Si les conditions sont respectées, un remboursement sera effectué dans les plus brefs délais.
Vérifiez la compatibilité
Sélectionnez la marque et le couple de votre moteur : nous vous confirmons instantanément si ce condensateur convient.
Étiquette illisible ? Fiez-vous à la valeur µF de votre condensateur actuel.
Les symptômes d'un condensateur HS
Le condensateur est la première cause de panne des moteurs filaires. Voici les six signes qui ne trompent pas, du plus fréquent au plus flagrant.
Vous entendez un grognement ou un ronronnement sourd dans le coffre, mais le tablier reste immobile. Le moteur est alimenté, il n'a simplement plus le couple pour démarrer : c'est le symptôme le plus typique.
La montée traîne, saccade ou s'interrompt à mi-course, surtout à froid le matin. Le condensateur usé ne fournit plus assez d'énergie pour maintenir l'effort sur toute la course.
En poussant légèrement les lames vers le haut, le moteur reprend et termine la montée. Vous compensez à la main le couple de démarrage que le condensateur ne délivre plus.
Le volet descend normalement par gravité mais refuse de remonter, ou seulement de quelques centimètres. La montée exige tout le couple du moteur : c'est elle qui lâche en premier.
Le volet fonctionne une fois sur deux : il marche l'après-midi mais bloque le matin, ou s'arrête après plusieurs manœuvres consécutives. La capacité résiduelle varie avec la température.
À l'inspection visuelle, le cylindre est déformé, bombé sur le dessus, fendu ou entouré d'un dépôt huileux, parfois avec une odeur de brûlé. Là, plus de doute : remplacement immédiat.
Débranchez le condensateur, déchargez-le en court-circuitant ses cosses avec un tournevis isolé, puis mesurez-le : si la valeur relevée est inférieure de plus de 10 % à celle imprimée sur son corps, remplacez-le.
Caractéristiques
| Capacité | 16 µF (±5 %) |
|---|---|
| Marque | Ducati Energia |
| Type | Condensateur permanent, polypropylène métallisé autocicatrisant |
| Tension nominale | 425 V (classe B, 10 000 h) / 475 V (classe C, 3 000 h) |
| Fréquence | 50-60 Hz |
| Connexion | Cosses Faston 2,8 mm |
| Couple moteur correspondant | 70 à 120 Nm |
| Température de fonctionnement | -25 °C à +85 °C (classe 25/85/21) |
| Norme | EN 60252-1/A1, classe de sécurité S0 |
| Référence d'origine remplacée | Somfy / Simu 203632B |
| Moteurs compatibles |
Moteurs gros couple (volets roulants larges, portes de garage) : remplacez toujours par la capacité en µF inscrite sur votre condensateur d'origine. |
Remplacement en 4 étapes
Sécurité : Un condensateur peut rester chargé après coupure du courant. Court-circuitez ses deux cosses avec un tournevis isolé avant de le manipuler. En cas de doute, notre service de réparation moteur s'en charge pour vous. Découvrir le service réparation
Le tutoriel complet, en vidéo et en PDF
Suivez le remplacement pas à pas en vidéo, ou téléchargez le guide illustré à imprimer pour l'avoir sous la main pendant l'intervention.
Comment changer le condensateur d'un volet roulant
- Pas à pas illustré, du démontage au test final
- Schéma de branchement des cosses 2,8 mm
- Consignes de sécurité et de décharge
- Tableau des capacités par couple moteur
Quelle capacité pour votre moteur ?
Le couple est inscrit sur l'étiquette du moteur (ex. « 50/12 » = 50 Nm). En cas de doute, fiez-vous à la valeur µF de votre condensateur d'origine.
| Capacité | Couple moteur | Moteurs types | Référence d'origine | Lien |
|---|---|---|---|---|
| 2,5 µF | 6 Nm | Somfy LS40, Oximo RTS 6 Nm, Simu T3.5 | 203605A | |
| 2,8 µF | 6 à 8 Nm | Somfy Inco, petits moteurs Ø40 | 168614A | |
| 3 µF | 8 Nm | Somfy Ilmo 50 WT 8 Nm, LS40, Simu T5 | 5071792A | |
| 3,15 µF | 8 à 10 Nm | Somfy LT50, Simu T5 | ||
| 3,3 µF | 8 à 10 Nm | Somfy LT50 10/12, Ilmo 50, Simu T5 | 203650A | |
| 3,5 µF | 8 à 10 Nm | Somfy Oximo RTS 10 Nm, LT50, Simu T5 | 203607A | |
| 4 µF | 15 Nm | Somfy LT50, Simu T5 | ||
| 4,5 µF | 15 à 17 Nm | Somfy Oximo RTS 15 Nm, LT50, Ilmo 50 WT | 203609A | |
| 5,5 µF | 20 Nm | Somfy Oximo RTS 20 Nm, LT50 20/17, Simu T5 | 203611A | |
| 6 µF | 25 Nm | Somfy LT50 25/17, Simu T5/T6 | 203612A | |
| 7 µF | 30 à 50 Nm | Somfy Oximo RTS 30 Nm, LT50/LT60, Simu T6 | 203614A | |
| 9 µF | 40 à 60 Nm | Somfy Oximo RTS 40 Nm, LT60, Simu T6, DMI6 | 203618A | |
| 9,5 µF | 40 à 60 Nm | Somfy LT60 50/12, Simu T6 | 203619A | |
| 11 µF | 55 Nm | Somfy LT60 55/17, Simu T6 | 203622A | |
| 14 µF | 70 à 120 Nm | Somfy LT60 gros couple, portes de garage | 203628A | Voir la fiche |
| 15 µF | 70 à 120 Nm | Somfy LT60 gros couple, portes de garage | 203630B | Voir la fiche |
| 16 µF | 70 à 120 Nm | Somfy LT60 gros couple, portes de garage | 203632B | Cette fiche |
Les marques et références citées appartiennent à leurs propriétaires respectifs et sont mentionnées uniquement pour indiquer la compatibilité de nos condensateurs. Volet Tech n'est pas affilié à ces fabricants.
Le condensateur ne suffit pas ?
Si le moteur reste muet après remplacement, la panne vient probablement du bobinage ou de l'électronique. Deux solutions plus économiques qu'un moteur neuf :
À partir de sur devis · Diagnostic inclus
LT60 reconditionné dès 149,00 €
Une seule adresse pour toutes les marques de moteurs
Somfy, Simu, Bubendorff, Nice, CAME, Becker : nos condensateurs Ducati Energia couvrent l'ensemble des moteurs filaires du marché. Toutes les puissances sont disponibles, en grande quantité et sans limite de commande. Artisans, stores-fermetures, syndics : équipez vos chantiers auprès d'un spécialiste français.
- Toutes les puissances disponibles, à cosses ou à fils
- Aucune limite de quantité : gros volumes et réassorts assurés depuis notre stock de Caen
- Remise de 5 % dès validation de votre Kbis, évolutive selon volume
- Conseil technique direct : une photo de l'étiquette moteur suffit
Questions fréquentes
Tout ce qu'il faut savoir sur ce produit avant de commander.
Envoyez-nous une photo de votre condensateur d'origine ou de l'étiquette moteur : nous confirmons la bonne référence.
Nous écrire
Comment savoir si mon moteur utilise bien un condensateur 16 µF ?
Mon condensateur d'origine est illisible : 15 µF ou 16 µF, comment trancher ?
Pourquoi le condensateur d'un rideau métallique s'use-t-il plus vite que celui d'un volet ?
Ma porte fait plusieurs manœuvres puis s'arrête : condensateur ou protection thermique ?
Un condensateur 16 µF est-il plus encombrant ? Rentrera-t-il dans ma tête moteur ?
